 设备概述： 制冷中能源的有效利用是一个重要课题。工业上通过并联多个小型压缩机来实现更高的容量要求。这允许通过添 加和移除压缩机来最佳地适应容量要求。 为此，ET428包含了三台并联的压缩机，可通过控制器打开或关闭。三台压缩机的制冷回路组件在实验设备中排 列清晰。带泵和带加热器的水箱的乙二醇-水回路用作蒸发器的冷却负载。带泵和带加热器的水箱的乙二醇-水回 路用作蒸发器的冷却负载。效率的定量分析是通过使用乙二醇-水回路中的能量平衡和测量压缩机的电功率来进 行的。为了保护三台压缩机，制冷回路在输送侧和进气侧配备了组合压力开关。为确保三台压缩机的安全供油， 在压缩机的输出侧提供了一个油分离器。分离出的油返回到吸入侧的压缩机。通过相应管线中的视镜监测油液。 相关的测量值由传感器记录。可以在数字显示器上读取测量值。同时，测量值也可以通过USB直接传输到PC。 数据采集软件也包含在内。 主要特点： [1] 多压缩机运行中的制冷系统以研究能源效率 [2] 由 3 台压缩机并联、冷凝器、热力膨胀阀和作为蒸发器的同轴盘管热交换器组成的制冷回路 [3] 可通过阀门添加用于制冷剂过冷的热交换器 [4] 乙二醇水回路包括泵和水箱，加热器用作蒸发器 的冷却负载 [5] 用于压缩机并联运行的多压缩机控制器 [6] 在输送侧将油与制冷剂分离并返回压缩机的进气侧 [7] 冷凝器上的风扇速度可调 [8] Windows 10下通过USB采集数据的GUNT软件 [9] 制冷剂 R513A，GWP：631 实验内容： • 影响能效的变量 · 控制器参数 · 制冷剂过冷度 • 压缩机的互联运行 • 多压缩机控制器的操作 • 多压缩机制冷系统中的回油方法 • 对数 ph 图中热力循环的表示 主要规格： 3台压缩机 • 制冷量: 每台 1584W at -10°C/55°C • 功耗: 每台 1156W at -10°C/55°C 带风扇冷凝器 • 风量: 1250m3/h 乙二醇水混合泵 • 最大流量: 4,2m3/h • 最大扬程: 5,6m 加热器功率: 3kW 罐 • 乙二醇水混合物: 23L • 制冷回路接收器: 5,8L 制冷剂: R513A, GWP: 631 • 填充量: 4,2kg • 二氧化碳当量: 2,7t 测量范围 • 温度: 4x 0…100°C, 4x -100°C…100°C • 压力: -1…9bar, -1…24bar • 流速: 1…25L/min (水) • 功率: 0…4995W (压缩机) 400V, 50Hz, 3 相 400V, 60Hz, 3 相; 230V, 60Hz, 3 相 UL/CSA 可选 长宽高: 1810x710x1920mm 重量: 约 265kg (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 流体机械实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
制冷系统的能效实验
时间:2023-05-16 14:40来源:未知 作者:Tsingso 点击:
次

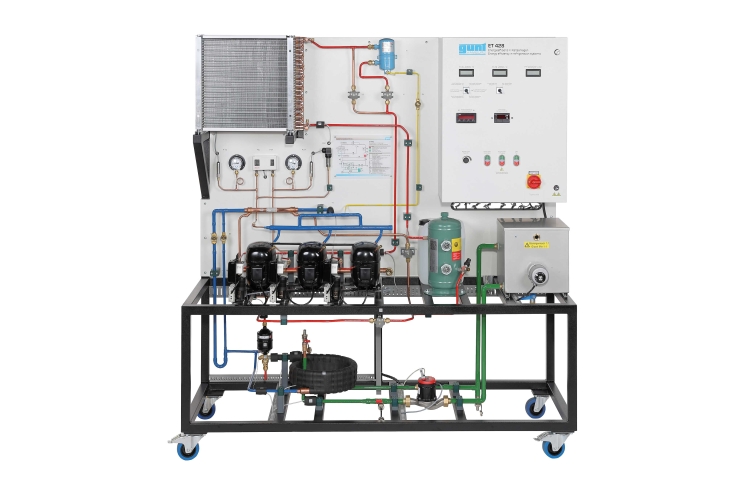

ET428制冷系统的能效设备是多压缩机运行中的制冷系统，用以研究能源效率。
