中央能源热存储模块

时间:2023-05-16 14:05来源:未知 作者:Tsingso 点击: 次
HL 320 模块化系统允许对可再生能源的热能的产生、储存和使用进行实验。

设备概述：
HL 320 模块化系统允许对可再生能源的热能的产生、储存和使用进行实验。可以使用各种热源、存储类型和消
耗者。该系统使用现代供热技术领域中典型的现实世界组件。

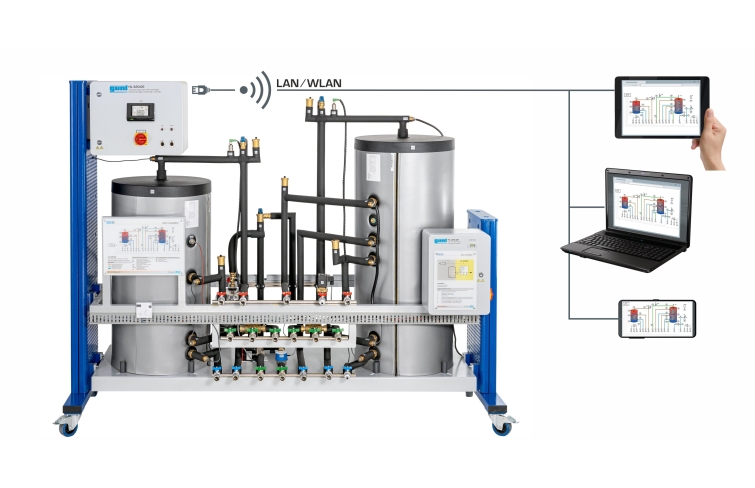

HL 320.05 中央存储模块构成了 HL 320模块化系统的核心，包含管道、泵、驱动三通阀和安全装置。有两种不
同的储热方法可供选择。模块前部的快速接头可实现与 HL 320 模块化系统的其他模块的液压连接。可自由编
程的加热控制器允许您操作和研究所有预期的 HL 320 模块化组合。加热控制器通过触摸屏或web浏览器与
LAN/WLAN连接进行操作。集成的 WLAN 路由器可以从任意数量的外部工作站访问正在进行的实验。可以选择
具有不同功能的不同用户等级。与本地网络连接的 LAN/WLAN 使得可以在 PC 上评估记录的测量值。为此提供
了加热控制器附带的制造商软件。所有推荐的 HL 320 模块化组合都提供了用于入门和高级实验的完整记录的配
置文件。新创建的配置或更改可以存储在控制器的内存中。对于配置文件的编辑，厂家也提供了清晰的软件。

主要特点：
[1] 用于 HL 320 模块化系统实验的缓冲存储和二价存储
[2] 带快拆接头和截止阀的传热管
[3] 用于安全操作的泄压阀和放气阀
[4] 可调速循环泵
[5] 驱动三通阀
[6] 用于储热和室温的温度传感器
[7] 2 个用于系统监控的压力传感器
[8] 用于确定热流的流量计和温度传感器
[9] 可自由编程的带数据记录器的加热控制器，通过 触摸屏或带 LAN/WLAN 连接的web浏览器操作
[10] 远程学习：集成 WLAN 路由器，用于从任意数量 的外部工作站访问正在进行的实验
[11] 使用加热控制器附带的制造商软件进行实验评估

实验内容：
根据所选的 HL 320 模块化组合，可 以实现以下学习目标：
•熟悉基于可再生能源的现代供暖系统
•交付使用太阳能热能和热泵调试供暖系统
•电气、液压和控制工程运行条件
•各种蓄热方法的特性
•为不同的系统配置创建能量平衡 · 开发不同操作模式的控制策略

主要规格：
缓冲存储
• 存储容量: 150L
• 换热器数量: 1
• 工作压力：最大 5bar
• 工作温度：最高 95°C 二价存储
• 存储容量: 200L
• 换热器数量: 2
• 工作压力：最大 5bar
• 工作温度：最高 95°C 泵
• 最大流量 3m3/h
• 最大扬程: 4m
加热控制器
• 输入/输出：最多 16 (可扩展)
• 接口： CAN, LAN
测量范围
• 温度: 16x -50°C…180°C, 1x 0…40°C
• 流量: 20…2500L/h
• 压力: 2x 0…6bar
230V, 50Hz, 1 相; 230V, 60Hz, 1 相 120V, 60Hz, 1 相; UL/CSA 可选
长宽高: 2400x810x1900mm,
重量：约 220kg
