简易悬索桥测试装置

时间:2023-05-26 14:31来源:未知 作者:Tsingso 点击: 次

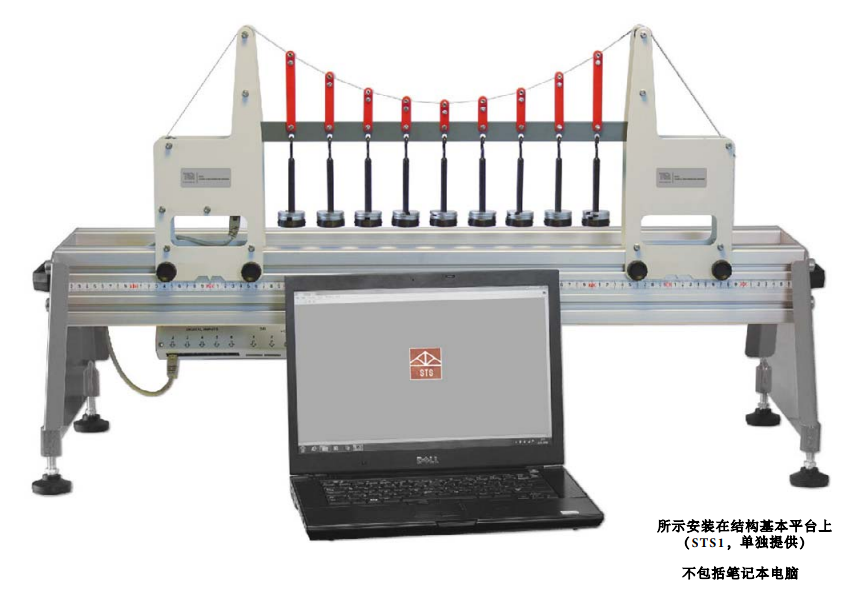

STS19简易悬索桥测试装置用于研究简单悬索桥特性的实验。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。

设备概述：
作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解荷载如何影响支撑悬索桥“桥面”的悬索张力。
学生将荷载添加到由两个支架之间的吊索固定的桥面上。左侧支架中的称重传感器测量电缆张力。学生施加荷载，从而改变电缆张力。他们使用教科书中的梁方程来预测任何给定载荷下的张力，并将其与测量结果进行比较。这有助于确认教科书方程的可靠性和实验结果的准确性。该理论显示了基于简化抛物线的方程和基于模型的更现实的理论。这也有助于学生理解桥面质量对相对较小荷载（如通过桥梁的车辆）的巨大影响。
本产品包括附加砝码，因此学生可以施加均布荷载（UDL）和单点荷载。称重传感器连接至结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。

主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构平台，符合人体工程学，节省存储空间
• 包括多种荷载组合的多个荷载，包括均布荷载（UDL）
• 简化现实结构，让学生了解现实生活结构
• 用于简单快速实验的电缆张力直接测量
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）

实验内容：
• 桥梁荷载对悬索张力的影响
• 将中心点荷载与UDL进行比较
• 探索桥梁“桥面”质量与移动荷载之比
• 比较基于简单抛物线的理论与模型的更现实分析

主要规格：
尺寸和重量：
• 净额（组装后）: 760 mm 长 x 90 mm 宽× 340 mm 高， 6 kg
• 近似包装（带储物盘）： 0.07 m3 ，8 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 2个桥支架
• 悬索桥和桥面，跨度0.5m，垂度0.1m
• 电缆
• 9个砝码挂钩
• 50 个 20 g 砝码
• 六角装配工具
• 储物盘
• 综合用户指南

相关产品：
• 结构基本平台(STS1) (责任编辑：Tsingso)
