 设备概述： 作为适用于结构基本平台（STS1，单独提供）的一系列实验模块之一，本产品帮助学生了解门式刚架周围因荷载产生的弯矩。 学生向固定在两个固定块之间的门架添加垂直或水平或组合荷载。它们还可以向框架垂直构件（柱）上的力矩臂添加荷载。这些模型模拟结构的内部和外部悬臂楼板的效果。入口周围关键点的应变计测量应变，进而测量荷载引起的弯矩。精密指示器测量因荷载引起的任何水平偏转（摆动）。应变计的位置和测得的弯矩允许学生绘制不同荷载条件下框架的弯矩图，以便与计算结果进行比较。学生使用教科书中的分析方法预测关键位置的弯矩，以及摇摆幅度（如果有）。 本产品包括用于准确测量横截面的游标卡尺。应变计连接到一个应变计放大器，该放大器（与挠度指示器）连接到结构平台的USB接口集线器，用于计算机显示和数据采集（VDAS®）。 主要特点：
• 教授结构原理的一系列实验模块之一
• 适合结构平台，符合人体工程学，节省存储空间
• 工业高分辨率数字偏转指示器，可获得准确的结果
• 多个应变计，用于门式刚架周围的一整套测量
• 包括力矩臂和垂直和水平荷载，以复制地面支架和点荷载
• 包括用于横截面测量的游标卡尺
• 配备储物盘，以确保较小物品的安全
• 使用用户友好型软件（VDAS®）
• 可用补充实验模块：框架挠曲和反力测试装置（STS18）
实验内容：
• 了解应变计的应用
• 实测应变与弯矩的关系
• 门式刚架的弹性弯曲，以及框架内弯矩与荷载之间的线性关系
• 使用力矩分布（Hardy Cross）方法计算弯矩、摇摆幅度和水平支撑反作用力。
• 由于以下原因，框架周围的摆动挠度和弯矩的产生和测量：
• 梁上的垂直荷载
• 梁与立柱连接处的水平荷载
• 施加在立柱上的力矩
• 上述各项的任意组合
• 弯矩图的绘制
主要规格：
尺寸和重量：
• 净额（组装后）: 760 mm 长 x 90 mm 宽× 380 mm 高， 9 kg
• 近似包装（带储物盘）：0.1 m3 ， 12 kg
所需空间：
• 1500 mm x 600 mm，水平工作台
配件：
• 支撑250 mm x 495 mm门架的背板（截面中心距）；
标称横截面：19 mm x 3.2 mm
• 连接至门架应变计：16个
• 应变计放大器，16输入
• 分辨率为0.01 mm的偏转指示器
• 两根电缆
• 六角装配工具
• 游标卡尺
• 4个砝码挂钩
• 50 个 20 g 砝码
• 储物盘
• 综合用户指南
相关产品： • 结构基本平台(STS1) (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实训工厂解决方案
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
门架的弯矩测试装置
时间:2023-05-26 14:31来源:未知 作者:Tsingso 点击:
次

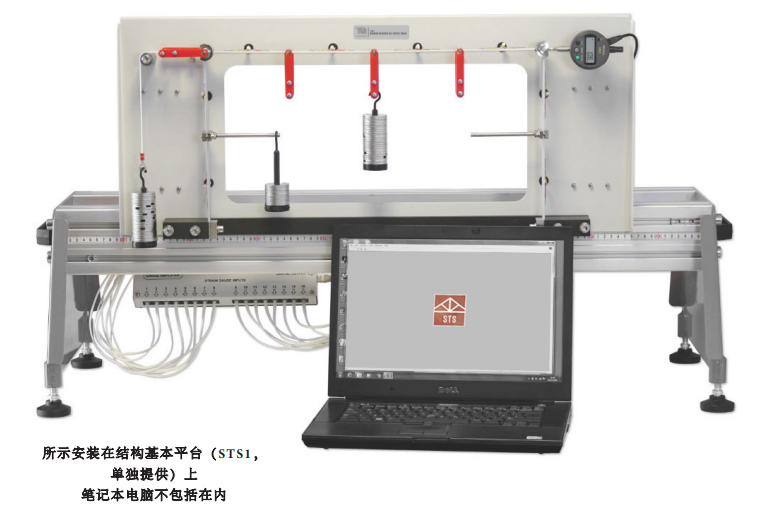

STS20门架的弯矩测试装置用于门式刚架弯矩和侧移研究的实验。安装在结构基本平台上，并连接到结构自动数据采集装置和软件（VDAS®）。
