 设备概述： 本设备在实验功能上与AF300是相同的，或者说是相对应的，二者的区别在于： AF300是间歇式、闭式回流超音速风洞；本设备则是连续式、开始回流超音速风洞。 AF300需要压缩气源，所以是间歇式的，无法长时间工作；本设备自带真空泵，理论上可连续长时间运行。 AF300采用吹入式设计，本设备采用吸入式设计，而吹入式设计可产生更平稳的气流和更精确的实验结果。 主要特点： •吸入式、连续式超音速风洞，可用于研究二维空气动力学，最高马赫数(Ma)可达1.8 •测试段设计有高质量的玻璃观察窗，可应用纹影系统(施利伦照相系统)进行观察与拍摄 •随设备提供一系列测试模型，可用于研究二维空气动力学相关特性，同时提供模型角度反馈编码器 •随设备提供多管压力计和压力校正传感器，用于研究风洞内压力与大气压力的变化关系 •提供一个真空泵，可远程控制，简单易用 •可连接至通用数据采集系统(VDAS)，自动采集实验数据 实验内容： •测量并研究亚/超音速流动时拉法尔喷嘴内的压力分布 •根据上一实验结果，对比分析压力分布理论值和实测值之间的差异 •在风洞内气流达到超音速时，对比分析拉法尔喷嘴收缩比的理论值和实测值 •测量并研究测试模型在二维亚音速/超音速流动状态时，不同的模型角度对作用在模型上的气动压力的影响 •测量并研究在超音速流动中的测试模型的升力系数 •观察并研究在超音速流动中产生的激波和膨胀波的产生过程和原理(需要纹影系统) 主要规格： •尺寸：4000mm×900mm×1600mm •重量：209Kg 相关产品： •AF300 间歇式超音速风洞实验系统 了解产品详情或获取详细技术资料，请致电或email我们 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 流体机械实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search

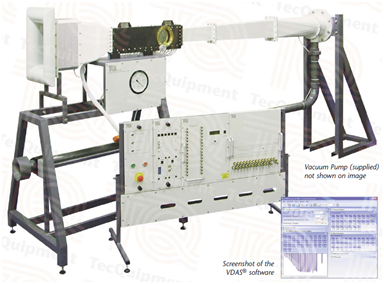

AF302 连续式超音速风洞
时间:2020-08-31 10:16来源:未知 作者:admin 点击:
次
本连续式超音速风洞实验系统由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究亚音速、超音速气流在喷嘴内的动力特性，以及在二维空气流动状态下的模型气动特性的教学实验设备。
