1.8马赫 间歇式超音速风洞

时间:2017-03-20 14:07来源:未知 作者:admin 点击:
本设备由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究亚音速、超音速气流在喷嘴内的动力特性,以及在二维空气流动状态下的模型气动特性的教学实验设备。

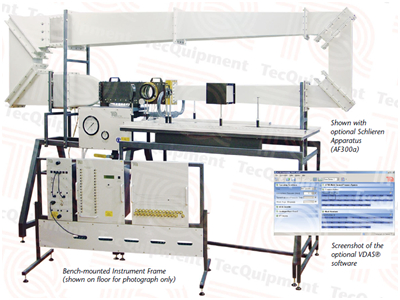

1.8马赫 间歇式超音速风洞


设备简介:
  • 1、这是一台主要用于研究亚音速、超音速气流在喷嘴内的动力特性,以及在二维空气流动状态下的模型气动特性的教学实验设备
  • 2、设备的主体是一台间歇式、吹入式、闭式回流超音速风洞,气源为压缩空气(需要自备或选购配件),最大气流速度可达Ma1.8(气流速度>Ma1.0时,分为两档,分别为Ma1.4和Ma1.8;气流速度<Ma1.0时,可连续调节),工作段尺寸100×25mm
  • 3、设备提供多种实验用模型和测量仪表,包括多管压力计、角度编码器等,可测量多个实验参数
  • 4、设备提供两个可选配件:AF300a 纹影系统(施利伦照相系统);AF300b 压缩空气储存罐和干燥器
  • 5、设备可连接通用数据采集系统(VDAS)
主要特点:
  • 1、实验室用亚/超音速风洞,最高马赫数(Ma)数可达1.8
  • 2、设计紧凑,占地空间小
  • 3、随设备提供超音速风洞测试模型和模型角度反馈编码器
  • 4、可连接至通用数据采集系统(VDAS),自动采集、记录、运算实验数据
  • 5、吹入式设计可产生更平稳的气流和更精确的实验结果
实验功能:
  • 1、测量并研究亚/超音速流动时拉法尔喷嘴内的压力分布
  • 2、根据上一实验结果,对比分析压力分布理论值和实测值之间的差异
  • 3、在风洞内气流达到超音速时,对比分析拉法尔喷嘴收缩比的理论值和实测值
  • 4、测量并研究测试模型在二维亚音速/超音速流动状态时,不同的模型角度对作用在模型上的气动压力的影响
  • 5、测量并研究在超音速流动中的测试模型的升力系数
  • 6、观察并研究在超音速流动中产生的激波和膨胀波的产生过程和原理(需要纹影系统)
规格参数:
风洞本体:
    1.长×宽×高:2000×3031×805mm
    2.净重:236Kg
    3.运输体积和重量:5.9m3,300Kg
风洞测量仪表框架(不带仪表):
    1.长×宽×高:1260×840×510mm
    2.净重:22Kg
    3.运输体积和重量:0.78m3,30Kg
加装AF300b后的风洞尺寸:
    2120×4500×1000mm
测试段(工作段)尺寸:
    100×25mm
气流速度:
    1.Ma1.8
    2.Ma1.4
    3.<Ma1.0
测试模型:
    1.  5°单边楔形
    2.  7°双边楔形
    3.  10°双边楔形
    4.  10°双边楔形(带有两个压力测点)
测量仪表:
    1.角度编码器输入板(与VDAS-F配用)
    2.角度编码器
    3.32管压力计
    4.压力模拟模块
    5.风洞内压力测量:机械式压力计和电子压力计
    6.压缩空气压力测量:机械式压力计
压缩空气供应:(AF300b)
    1.共有3个压缩空气储存罐,其中一个储存罐上安装有阀门,可控制排气时间和排气压力
    2.主排气阀
    3.最大排气压力14bar
    4.压缩机
    5.空气干燥器和过滤器

了解产品详情或获取详细技术资料,请致电或email我们
