气流和温度控制系统

时间:2020-08-31 10:30来源:未知 作者:Tsingso 点击:

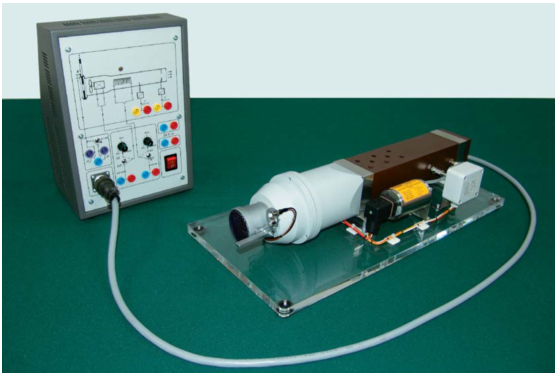

ATC70 气流和温度控制系统由德国IGS生产,设备拥有传感器和执行器,适用于:各级教育中的开环和闭环控制实践;工业实用设备的控制和监督研究。


设备概述:
        该气流和温度控制系统技术上实现了两种不同的控制设备(一阶气流控制设备,高阶温度控制设备)连同附带的执行器的突破。轴流式风扇为铝管内提供气流,加热元件送入热气流。气流的最大容量可以通过一个开关选择,它安装在电扇附近并并允许逐步扰动气流。为了防止整个机械设备过热,设备安装了金属散热器,当温度达到90℃时,热元件就会关闭。PT100 热电阻温度传感器检测气流的温度。差压传感器通过检测计量孔前面的压力并与恒定环境下的压力值比较来测得空气流速。
空气流量和加热能力都可以进行控制,压力传感器和温度传感器的测量值以4-20 mA 的电流信号输出。

主要特点:
•一阶控制
•二阶控制
•控制回路
•温度和气流串联控制
•C++源代码
•可用matlab编写算法

实验内容:
•闭环控制
•温度控制
•开环控制
•气流控制

主要规格:
•长度:550mm
•深度:260mm
•高度:135mm
•重量:6.5kg
