液位控制实训系统

时间:2020-08-31 10:16来源:未知 作者:Tsingso 点击:

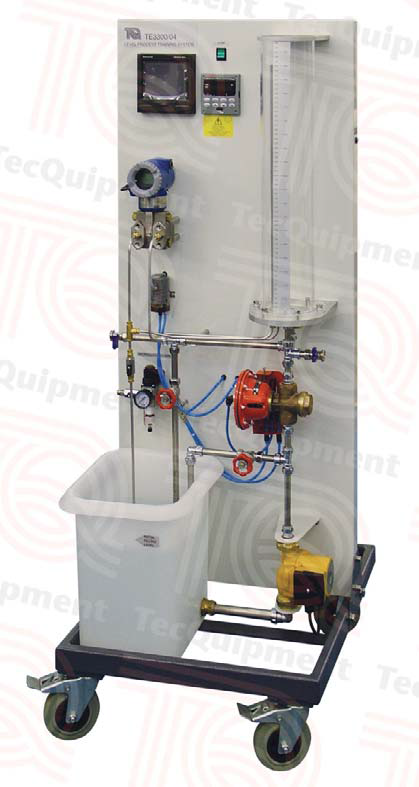

TE3300/04液位控制实验系统广泛用于液位控制中的多种实用性实验,使用P、PI和PID算法进行本设备的压力自动控制,,展示控制器、变送器、转换器的操作。

设备概述:
       该液位控制实训系统是简洁可移动的,在液位控制方面可以进行很多实验,可以使学生更好的了解简单控制系统的稳定性。该设备可以独立使用,也可以与其他的TE3300系列产品相连进行额外的实验。如果需要实现流量与液位实现串级控制,可以连接到TE3300/03流量控制实训系统;如果需要实现分布式控制,也可以连接到可选的计算机控制系统(TE3300/06)。
       该系统的主要部分包括:
       •带有自动调节功能的工业控制器
       •双通道的图表记录器
       •电流—压力转换器
       •压差变送器
       •透明容器
       •气动控制阀
       •三速泵
       •蓄水池
       实验时,学生需在蓄水池添加足量纯净水,然后设置控制器,利用气动阀来调节水流量。容器内液位改变,连接到容器的压差变送器反馈到控制器。

主要特点:
•使用P、PI和PID算法进行本设备的压力自动控制
•使用工业标准部件,以适应工业、职业和学生训练的要求
•展示控制器、变送器、转换器的操作、校准和调试过程
•与流量控制实训系统(TE3300/03)相连,实现串级控制
•与计算机控制系统(TE3300/06)相连接,实现分布式控制

实验内容:
•进行比例、积分和微分控制
•演示自动控制过程
•演示循环控制原理,和控制器、变送器、转换器、和阀门的校准与调节
•压差变送器的湿相和干相支柱安装
•操作液位控制系统
•串级控制流量和液位(当使用TE3300/03)
•分布式控制(当使用TE3300/06当使用计算机控制系统时)

相关产品:
双容水箱实验装置(CE105)
综合过程控制实验系统(CE117)
工业综合过程控制实训系统(TE37)
计算机控制系统(TE3300/06)
流量控制实训系统(TE3300/03)
