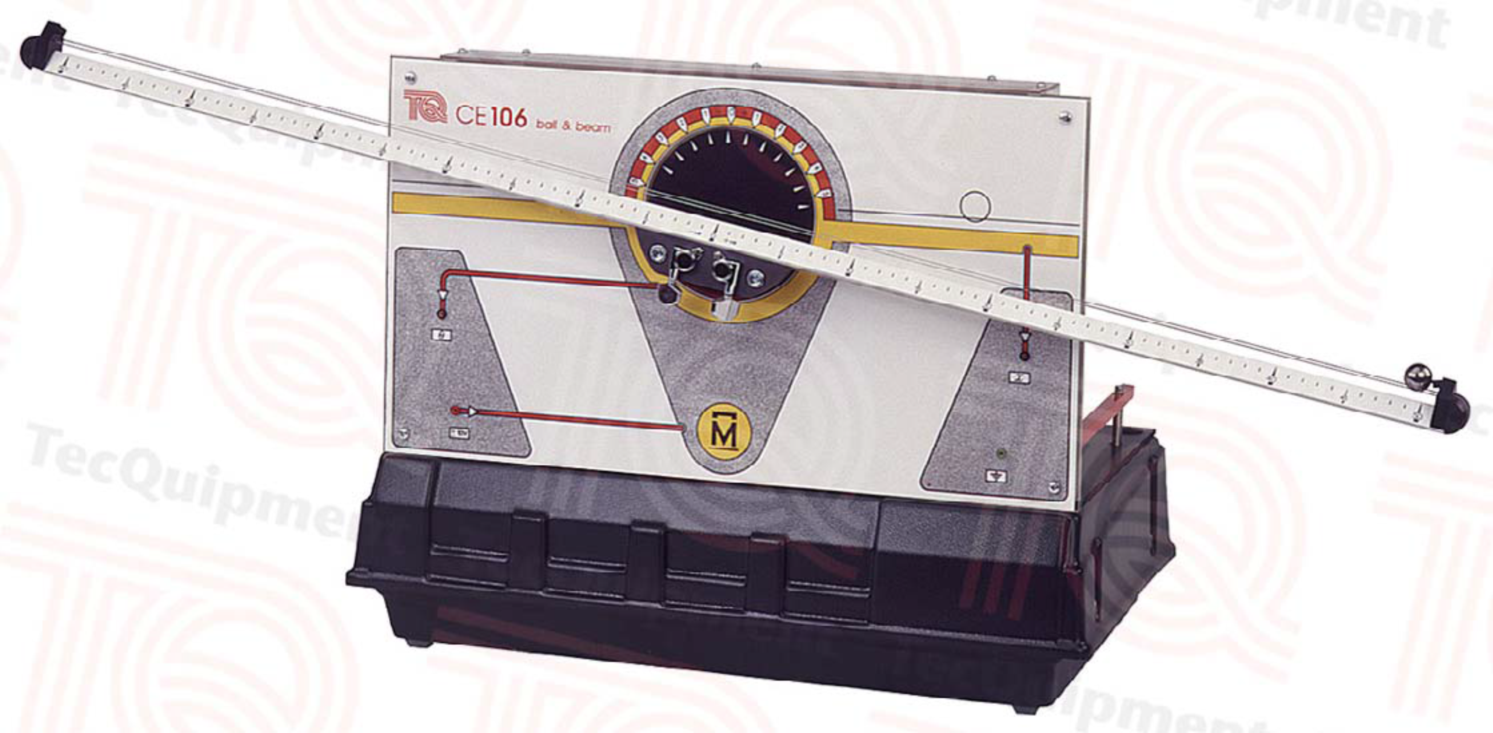

设备概述:该球杆控制装置展示了非稳定系统的控制问题,例如火箭或导弹起飞时需要主动控制以防止其失稳或倾覆。 该装置有一个不锈钢圆球,可以在两个平行张紧的钢丝上自由滚动。钢丝固定在一根可沿其中心轴自由转动的横梁上。一个伺服电机控制横梁转动角度,传感器测量横梁旋转角和圆球位置。基本控制问题是改变横梁旋转角以便控制小球位置,该系统是一个双积分模型,因此它是自然非稳定的,需要使用相位超前方法进行主动反馈控制。 主要特点: •自然非稳定机械控制系统 •结构精密,功能齐全,水平放置在工作台上 •理想的教学和研究平台 •高度可视化,带有可移动金属球,前面板绘有过程模拟图,学生可清楚观察控制对象 •所有输入和输出都经过缓冲连接到TQ的可选控制器或其它兼容控制器 •满足基础和高阶实验要求,可控制横梁转动角度和金属球移动速度和位置 •模拟非稳态系统中的真实控制问题,例如导弹或火箭起飞 实验内容: •通过瞬态和闭环方法进行系统动态的测量 •设计模拟相位超前补偿装置 •设计状态重构器,以便对圆球速度和位置进行估计 •该设备设计灵活,用户可开发许多其他的分析和控制练习以满足他们的实际需要。这将有助于扩展和更先进的控制实验,是理想的学生项目研究工具 相关产品: •CE108耦合驱动装置 •CE107发动机速度控制装 •CE103温度控制实验装置 •CE109球和环控制装置 •CE110 伺服系统实验装置 (责任编辑:Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址:北京市昌平区科星西路106号院
- 3号楼6层611
- 广州:广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄:石家庄裕华区槐底一区1-2
- -3201
- 成都办事处:双流区香薰大道绣苑花苑
- 电话:010-82780961
- 手机:18500300266
- 邮箱:sale@tsingso.com
- 产品搜索 Search
球杆控制装置
时间:2020-08-31 10:25来源:未知 作者:Tsingso 点击:
次
CE106球杆控制装置设备精密,功能齐全,水平放置在工作台上,研究控制的基础和先进原理,包括自然非稳定系统的控制问题。
