沼气生产设备

时间:2023-05-16 16:55来源:未知 作者:Tsingso 点击: 次

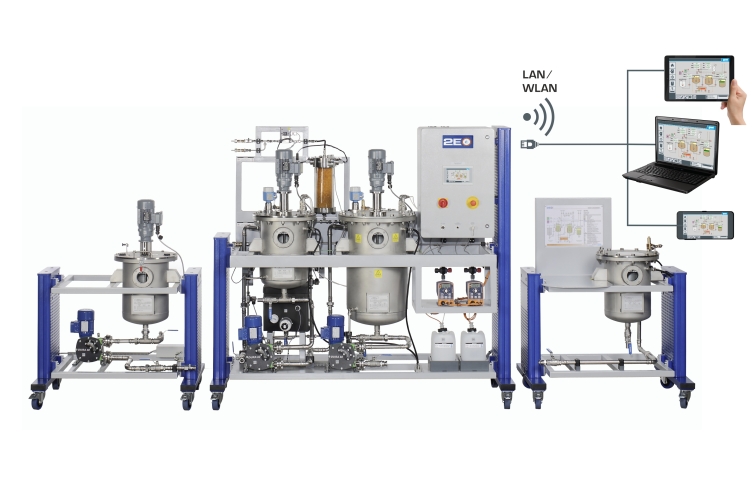

CE 642实验设备是两段式沼气厂（可连续或不连续运行），用于演示沼气产生的实际过程。

设备概述：
在沼气厂中，微生物在排除光和氧气的情况下对有机起始物质（基质）进行生物降解。这种降解的产物是一种
主要由甲烷组成的气体混合物。这种气体混合物称为沼气。
CE 642实验设备用于演示沼气产生的实际过程。基质是切碎有机固体的悬浮液。在第一个搅拌反应器中，它被
水解和酸化处理。在这里，厌氧微生物将长链有机物质转化为短链有机物质。沼气在最后一步厌氧降解中形成
于第二个搅拌反应器中。它主要由甲烷和二氧化碳组成。这种两阶段方法可以分别调整和优化两个反应器中的
环境条件。消化渣收集在单独的罐子里。两个反应器中温度和pH值均受控制。产生的沼气通过柱式干燥剂进行
脱水处理，该柱填充有二氧化硅凝胶。接着，测量沼气的流速、湿度、甲烷含量、二氧化碳含量和温度等参数，
并由PLC通过触摸屏实现系统控制。通过集成路由器，系统也可通过端设备进行操作与控制。用户界面还可以
在其他终端（屏幕镜像）上显示。通过PLC，测量值可被存储于内部。终端设备可以通过无线局域网WLAN访
问被存储的测量值。（设备集成路由器/有线局域网LAN连接至用户自己的网络）。
实验工厂可以实现连续和不连续(批量)的操作模式。实验需要来自沼气设备的厌氧生物质。例如，可以用土豆或
玉米来生产基质。需要一种惰性气体(如二氧化碳)来冲洗实验设备。

主要特点：
[1] 两段式沼气厂（可连续或不连续运行）
[2] 2个不锈钢材质的搅拌罐反应器，带电容式液位传 感器
[3] 带有基质罐和进料泵的独立供应单元
[4] 控制反应器中的温度和pH值
[5] 2个用于酸和苛性钠的计量泵
[6] 带有水箱、加热器、温度控制器和泵的加热水路
[7] 沼气用硅胶进行干燥处理
[8] 沼气分析：流速、甲烷含量、二氧化碳含量、湿度 和温度 [9] 使用PLC进行设备控制;触摸屏操作
[10]集成路由器，用于通过终端设备进行操作和控制，以及用于屏幕镜像: 在最多5个终端设备上镜像用户界面的
[11] PLC采集数据存储于内部存储器,终端设备可以通 过无线局域网WLAN访问被存储的测量值（设备集成路由
器/有线局域网LAN连接至用户自己的网络）

实验内容：
• 实现稳定的运行状态
• 以下参数对沼气产生的影响
· 温度
· 基底
· 容积负荷
· pH值
• 操作模式对沼气产量的影响
· 单阶段或双阶段
· 有后发酵和无后发酵
· 连续的和不连续的
• 根据操作条件确定以下参数
· 沼气产量
· 沼气流速
· 沼气质量
• 屏幕镜像：在终端设备上对用户界面进行镜像
· 独立于触摸屏上显示的用户界面的导航菜单
· 终端设备上有不同的用户级别：用于观察实验或操作和控制

主要规格：
PLC: Eaton XV303
罐子为不锈钢材质
• 反应器（第1阶段）: 26,3L
• 反应器（第2阶段）: 73,5L
• 底层水箱：约 30L
• 沼气池： 26,3L 水泵
• 3个蠕动泵：每个最大 25L/h
• 2个计量泵：每个最大 2,1L/h
• 加热水泵：最大 480L/h 搅拌器
• 基质罐：最大 200min-1
• 反应器：每个最大 120min-1
测量范围
• 甲烷含量: 0…100%,
• 二氧化碳含量: 0…100%
• 流速: 0…30NL/h (沼气)
• pH值: 2x 1…14
• 湿度: 0…100%
• 温度: 3x 0…100°C (反应器和沼气)
400V, 50Hz, 3 相; 400V, 60Hz, 3 相 230V, 60Hz, 3 相; UL/CSA 可选
长宽高: 1100x790x1400mm (供应装置)
长宽高: 2060x790x1910mm (实验单元)
长宽高: 1100x790x1400mm (后发酵单元)
总重量：约 770kg (责任编辑：Tsingso)
