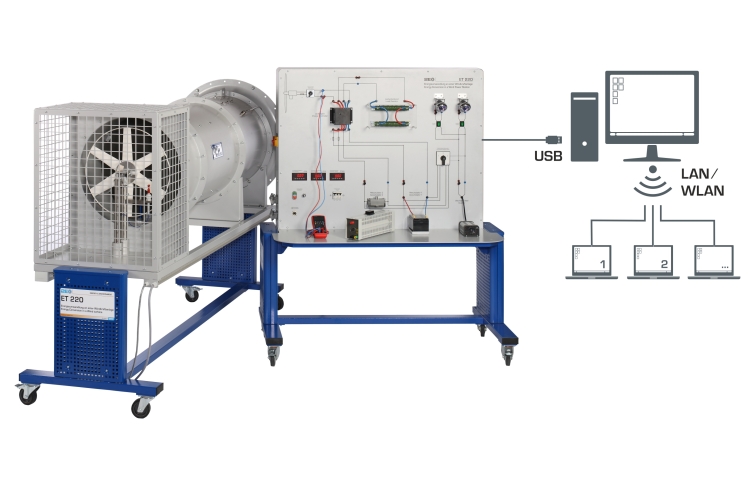

 设备概述： ET 220 用于研究动能风能如何转化为电能。 实验装置由风洞和控制单元组成。风洞包含一个实验室规模的风力发电厂和一个轴流式风扇。转子和发电机是风 力发电厂的核心元件。控制单元包括轴流风机的控制元件、电能存储组件和用电器。 轴流风机产生使风力发电厂的转子旋转运动所需的气流。流动矫直器确保流动一致且湍流少。发电机将转子的动 能转化为电能。电能被馈送到未连接到主电网的独立系统中。蓄电池中的充电控制器提供电能的中间存储。电能 可以通过一个电气负载。有两个灯泡可以用作消耗者。可选地，也可以连接外部消耗者（例如加热器）。没有为 公共电网供电的规定。通过改变风扇的转速来改变风速。捕获以下测量值：转子前后的风速、转子速度、电压和 电流。测量值在数字显示屏上读取，同时可以通过 USB 直接传输到PC，并使用随附的 GUNT 软件进行分析。 具有网络功能的 GUNT 软件可以通过客户自己的网络通过一个许可证在任意数量的工作站上观察、获取和分析实 验。印刷在控制单元上的电路图使得在隔离网络中分配所有组件变得容易。或者，为了在真实的风力条件下进行 实验，可以将更大的风力发电厂 (ET220.01) 连接到控制面板。这个风力发电厂被设计成在户外露天建造。 主要特点： [1] 将动能风能转化为电能 [2] 实验室规模的风力发电厂，独立运行 [3] 无级变速（风速）轴流风机 [4] 稳定的风力条件下的整流器 [5] 将动能转化为电能的发电机 [6] 用于储存电能的蓄电池 [7] 两个灯泡作为电力负载 [8] 测量转子前后风速、转子转速、电流电压 [9] 测量值的数字显示 [10] 远程学习：可在线访问有关风力发电基础知识的详细在线学习课程 [11] 网络能力：通过客户自己的 LAN/WLAN 网络使用 GUNT 软件在任意数量的工作站上观察、采集、分析实验 [12] Windows 10下通过USB采集数据的GUNT软件 实验内容： • 将动能风能转换为电能 • 带有风力发电厂的独立系统的功能和设计 • 确定功率系数作为尖端速比的函数 • 风力发电厂的能量平衡 • 确定风力发电厂的效率 • GUNT 在线学习 · 风电基础多媒体在线课程 · 学习不受时间和地点的限制 · 通过web浏览器访问 · 有针对性地检查学习目标 主要规格： 轴流风机 • 最大体积流量: 5m3/s • 最大功率: 1,5kW 转子: Ø 510mm 发电机 • 最大输出: 60W • 电压: 12VDC • 最大充电电流: 5A 蓄电池 • 电压: 12VDC • 容量: 8Ah 电气负载（灯泡） • 电压: 12VDC • 功率: 每台 55W 测量范围 • 风速: 1…40m/s • 速度: 0…3000min-1 • 电压: 0…20VDC • 电流: -25…25A; 0…32A 400V, 50Hz, 3 相; 400V, 60Hz, 3 相 230V, 60Hz, 3 相; UL/CSA 可选 长宽高: 2600x880x1650mm (风洞) 长宽高: 1500x800x1750mm (控制单元) 总重量: 约 380kg 可选配件：
GU 100 Web访问盒
和
ET 220W Web访问软件
其他配件：
ET 220.01 风力发电厂
