太阳能制冷实验设备

时间:2023-05-16 16:16来源:未知 作者:Tsingso 点击: 次

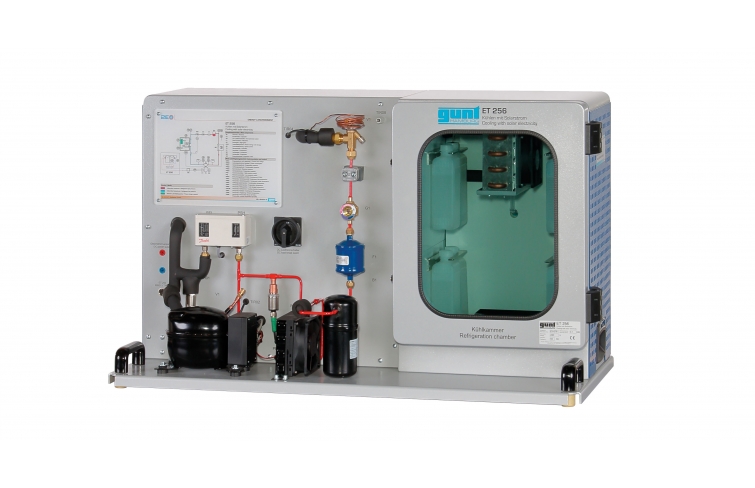

ET 256太阳能制冷实验设备是与 ET 250 光伏模块或实验室电源 ET 256.01 配合使用的压缩制冷系统，用于研究光伏制冷设备的各组件和制冷设备的性能系数。

设备概述：
随着全世界对制冷的需求不断增加，人们对可由可再生能源提供的冷生产过程的兴趣也在增长。太阳能的使用
为移动和非常偏远的应用提供了特殊的优势。
ET 256 包含一个带冷藏室的典型压缩制冷系统。可以直接用光伏模块的电流为制冷剂压缩机供电。为此，将光
伏组件ET 250 连接到 ET 256。对于某些实验，也可以使用实验室电源 ET 256.01。人造光源 HL 313.01 可以
独立于自然光进行太阳能实验。制冷剂压缩机是一个活塞速度可调的压缩机。制冷回路中使用热力膨胀阀。隔热
冷藏室包含一个带风扇的制冷剂蒸发器、可拆卸蓄冷器和一个用于产生冷负荷的加热器。对于制冷，当太阳能模
块提供足够的电力时，压缩机由控制单元启动。运行压缩机会降低冷藏室内的温度。如果蓄冷器完全或部分放电，
一旦达到足够低的温度，它们就会再次充电。如果没有电流可用于运行压缩机，则蓄冷器会增加冷藏室中的剩余
冷却时间，并以这种方式放电。
相关测量值由传感器记录、显示并可在 PC 中处理。GUNT 软件提供有关制冷剂状况的准确数据，用于准确计算
制冷剂质量流量。因此，计算得出的结果比使用传统方法测量的结果准确得多。

主要特点：
[1] 使用 ET 250 光伏模块或实验室电源 ET 256.01 供 电的压缩制冷系统
[2] 压缩制冷系统：可调速制冷剂压缩机、带蒸发器 的绝热冷藏室、蓄冷器和冷负荷、恒温膨胀阀和冷凝器
[3] 通过 ET 250 中的光伏模块提供直流电
[4] 产生冷负荷的加热器
[5] 用于温控压缩机运行的控制单元
[6] 可充电蓄冷器
[7] 传感器捕捉温度和压力
[8] 通过 GUNT 软件精确计算的制冷剂质量流量
[9] Windows 10下通过USB进行控制和数据采集的 GUNT软件
[10] 制冷剂 R513A，GWP：631

实验内容：
• 为压缩制冷系统提供来自光伏模块的电流
• 光伏制冷设备的组件
• 压缩机随着可用功率和冷却需求的变化而运行
• 充放电冷蓄能器
• 制冷设备的性能系数取决于操作条件
• log p-h 图中的制冷循环
• 能量流平衡

主要规格：
压缩机
• 速度: 2000…3500min-1
• 制冷量：约 90W at 0/55°C and 2000min-1
• 耗电量：约 46W at 0/55°C and 2000min-1
控制单元：输入电压范围：10…45V DC
冷藏室：长宽高：400x250x500mm
蓄冷器：相变：5…6°C
制冷剂
• R513A
• GWP: 631
• 罐装量: 450g
• 二氧化碳当量: 0,3t
测量范围
• 温度：4x -30…80°C，3x 0…120°C
• 压力：2x 0…6bar，2x 0…30bar
• 电流：0…10A • 电压：0…60V
• 流量：制冷剂计算 0…11kg/h
230V, 50Hz, 1 相
长宽高: 980x400x580mm
重量：约 65kg

必需配件：
ET 250 太阳能组件测量
或
ET 256.01  实验室电源

可选配件：
HL 313.01 人造光源 (责任编辑：Tsingso)
