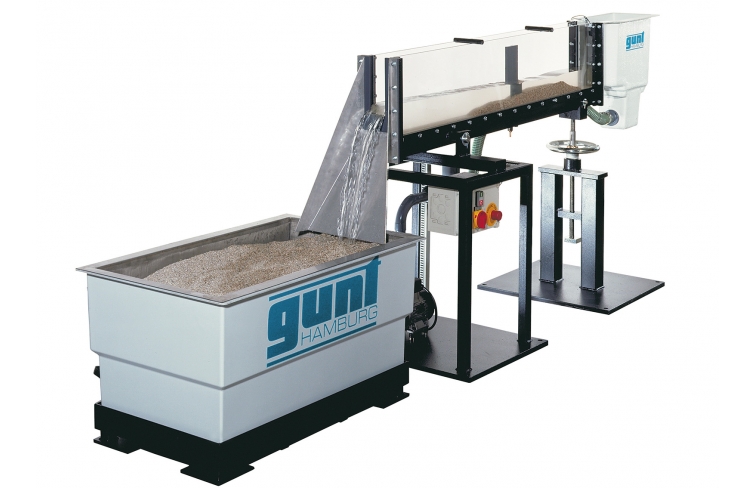

 设备概述： HM140以沙子为例，展示了靠近底部区域的床载运输的重要现象。无安全运输的明渠流也是可能的。放电可以是 亚临界的，也可以是超级批评的。 HM 140 闭合水路体验式水槽的核心元件是倾斜实验部分。实验部分的侧壁由钢化玻璃制成，可以很好地观察实验。 所有与水接触的部件均由耐腐蚀材料（不锈钢、玻璃增强塑料）制成。入口的设计使气流进入实验部分，湍流很小， 没有沉积物可以回流。出水口后的水箱内装有用于粗砂的沉积物收集器。实验水槽的倾斜度可以微调，以产生坡度， 并在恒定的排放深度产生均匀的流动。除了在明渠中运输床荷载外，一些模型还可用于观察河流障碍物标记，即冲 刷形成和结构淤积。圆鼻码头或水闸可以插入体验部分。流量通过出水口的测量堰和液位计进行测量。可以注入造 影剂以可视化流动条件。 主要特点：
[1] 研究带或不带床载运输的明渠流动
[2] 实验水槽，由实验部分、进水元件、出水口和闭合水回路组成
[3] 实验部分的倾斜度可平滑调节
[4] 实验部分的侧壁由钢化玻璃制成，可很好地观察实验
[5] 所有与水接触的表面均由耐腐蚀材料制成
[6] 流量优化的入口元件，用于低湍流进入实验部分
[7] 封闭式水回路，带沉淀物收集器，用于粗砂、泵和手动流量调节
[8] 水闸和桥墩，用于带或不带沉积物输送的实验
[9] 使用造影剂可视化流程
[10] 通过排水沟中的测量堰进行流量测量
[11] 用于测量排放深度的液位计
实验内容：
• 在明渠中运输床载
· 亚临界和超临界流动
· 涟漪、沙丘和反沙丘的形成
• 流速如何影响床荷载运输
• 河流障碍物标记（淤积/冲刷形成）
· 桥墩
· 水闸
• 流量可视化
• 无泥沙输送的明渠流量
· 亚临界和超临界流动
· 控制结构：闸门
· 尖冠堰的流量测量
主要规格：
实验段
• 长度：1600mm
• 流量截面宽x高：86x300mm
• 倾斜度调节： -1…+3%
水箱：280L
泵
• 功率：1,02kW
• 最大流量：22,5m3/h
• 最大扬程：13,7m
沉积物捕集过滤器滤芯
• 孔径尺寸：0,3mm (49mesh)
230V, 50Hz, 1 相
230V, 60Hz, 1 相; 120V, 60Hz, 1 相
UL/CSA 可选
长x宽x高：3450x650x1200mm
重量：约215kg
(责任编辑：Tsingso) |
