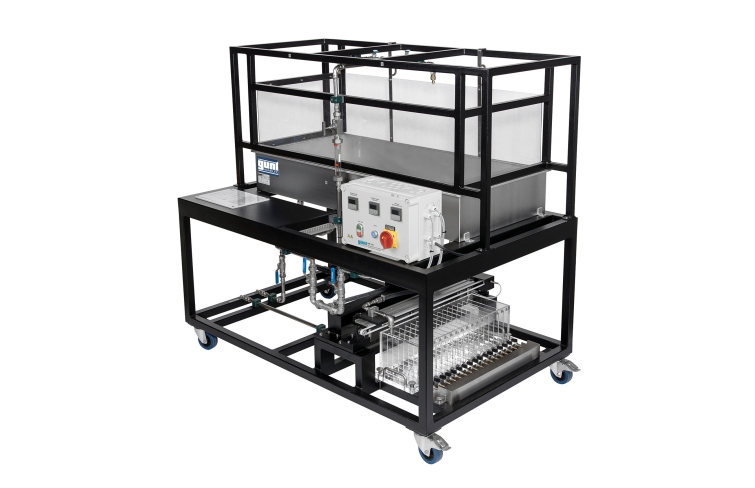

 设备概述： 过程图是表示水文数据的重要工具。 HM 141用于灌溉具有不同持续时间和强度的降水的沙床。使用不同的排水方法，证明了降水和排水之间的时间 关系。训练器包括一个带有沙子填充物的水箱，该水箱由水流过。水通过带有两个喷嘴的沉淀装置供应到水箱， 该喷嘴可以通过阀门单独调节。为了研究不同的排水，水通过排水管或排水室排出，排水室通过筛网与实验部 分隔开。排水分布在17个透明室中。这将随着时间的推移创建排水管的剖面。水位在过程线中测量和绘制。滴 水盘可用于证明排水通过雨水滞留盆地的滞后。 主要特点：
[1] 降水对土壤影响的研究
[2] 不锈钢实验罐，带透明防溅罩
[3] 带两个喷嘴的沉淀装置，可调节沉淀面积和数量
[4] 沉淀时间可通过带计时器的电磁阀调节
[5] 通过定时器分配到 17 个腔室
[6] 移动式雪橇托架将排水分配到测量罐中的 17 个腔室
[7] 通过带细网筛的可拆卸排水室或通过排水管排水
[8] 管道的独立冲洗连接
[9] 滴水盘作为雨水潴留盆
[10] 转子流量计（入口），降水时间、滞后时间和测量时间的指示器
实验内容：
实验部分
• 体积：300x600x200mm
• 最大砂高：185mm
沉淀装置
• 2 个喷嘴，可单独调节
• 流量：1…6,7L/min, 方形喷雾模式
• 沉淀：最大 320L/h
17腔室的测量罐
• 容积：17x0,9L
定时器
• 降水：最大99分59秒
• 测量开始前的滞后时间：最大99分59秒
• 每个腔室的测量时间：最大99分59秒
4个滴水盘：305x215x55mm 钢刻度：200mm
测量范围
• 流量：30...320升/小时
230V, 50Hz, 1 相
230V, 60Hz, 1 相 120V, 60Hz, 1 相
UL/CSA 可选
长x宽x高：1600x1000x1475mm
重量：约190公斤
