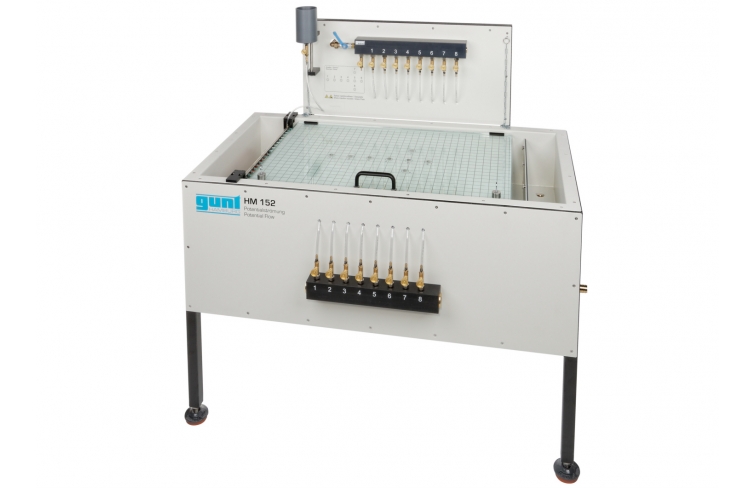

 设备概述： HM152 中的层流二维流动很好地近似于理想流体的流动：势流。用拉普拉斯方程描述的所有物理系统都可以 用势流来证明。这包括电流和热流以及磁通量。 HM 152列的核心元件是经典的Hele-Shaw单元，带有用于源头和水汇的附加水连接。层流二维流动是通过水 在两个平行玻璃板之间的狭窄间隙中低速流动来实现的。以这种方式产生的平行流是非涡流的，可以视为势 流。源和水槽通过底部玻璃板中的八个水连接产生。通过注入对比介质（墨水）在玻璃板上分散流线。HM152 中的层流二维流动很好地近似于理想流体的流动：势流。用拉普拉斯方程描述的所有物理系统都可以用势流 来证明。这包括电流和热流以及磁通量。HM 152列车的核心元件是经典的HeleShaw单元，带有用于源头 和水汇的附加水连接。层流二维流动是通过水在两个平行玻璃板之间的狭窄间隙中低速流动来实现的。以这 种方式产生的平行流是非涡流的，可以视为势流。源和水槽通过底部玻璃板中的八个水连接产生。通过注入 对比介质（墨水）在玻璃板上分散流线。 主要特点： [1] 演示Hele-Shaw单元中用于可视化流线的潜在流 [2] 围绕提供的型号流动：圆柱体、方形、矩形、 导叶轮廓、横截面变化的各种型号 [3] 通过与源或汇叠加平行流动，在没有模型的情 况下对等高线周围的流动进行建模 [4] 水作为流动介质，墨水作为对比中庸 [5] Hele-Shaw电池由两块玻璃板制成，平行排列， 间隙狭窄 [6] 上部玻璃板，铰链用于交换模型 [7] 底部玻璃板带有十字形水接头，用于产生源/水 槽，可根据需要组合 [8] 底部玻璃面板上的网格，用于最佳地观察流线 [9] 可以使用阀门调节流速、源/水槽中的进水口和出水口以及造影剂的剂量 实验内容： • 流线的可视化 · 围绕拖动体的流动：圆柱体、导叶 轮廓、正方形、矩形 · 流经模型：喷嘴轮廓，突然收缩或扩大 · 流量分离，90°偏转的流动 • 通过叠加平行流动和源和/或汇来模拟物体周围的流动 · 兰金半体的形成 · 偶极子的演示 • 势流与拉普拉斯方程描述的其他物理系统之间的类比 主要规格： 2块玻璃板，长x宽：910x585mm • 板间距：5mm • 底部玻璃板，带有八个水源/水槽连接 模型 • 6个拖曳体 • 2 截面的变化 • 材料：橡胶 • 厚度：5mm 注射造影剂（墨水） • 19 个喷嘴 造影剂罐：200mL 长x宽x高：1350x700x1380mm 重量：约119kg (责任编辑：Tsingso) |
