 设备概述： 该压缩机实验系统有两个独立控制的压缩机、中冷器和空气储罐。它可作为单级，双级或带中冷器的双级压缩机。所有控制和仪表都集成在易于操作的模拟面板上，电动机和低维护齿形带驱动两个双缸，风冷往复式压缩机。电子驱动单元独立控制两个电机，仪表显示每个电动机的电动机功率消耗。 每个电机上的紧耦合称重传感器测量扭矩，每个电机上的速度传感器测量速度，由数字显示器显示。为了让学生学习不同类型的空气压缩机系统，分流阀允许空气沿不同方向移动。独立控制两个压缩机速度，可在不同条件下灵活匹配两台压缩机。互锁装置允许在设备工作时从一种操作方法安全地改变到另一种操作方法，并防止误操作。 为安全起见，所有加压管路都有安全阀，为了帮助生成压力和体积图，提供可选压力指示器（GT103a），它通过两个压缩机中的每一个上的适配器来测量压缩循环期间的压力变化，一个压力指示器足以一次一个地测试每个压缩机。 主要特点： •设备外观紧凑且可移动 •有单级模式、双级模式、双级中间冷却式三种工作模式 •独立的操控单元，可调的动力单元 •完善的控制面板，清晰的模拟图 •低噪音脚轮 •配备完整的失效保护装置和误操作泄压阀 实验内容： •容积，机械和等温效率 •所做指示功 •压缩机轴功率（电机输出功率） •压力比 •温度比 •入口干燥度计算 •P-V示功图（需要可选设备GT103a） •级间冷却对压缩机总需求功率的影响和循环温度的影响 •两级压缩和级间压力对需求功率的影响 主要规格： •净尺寸：1200mm×660mm×1600mm •净重：440kg 相关产品： •TD200内燃机实验系统 •TD300自启动内燃机实验系统 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞实验设备
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 流体机械实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search
双级压缩机实验系统
时间:2020-08-31 14:23来源:未知 作者:Tsingso 点击:
次

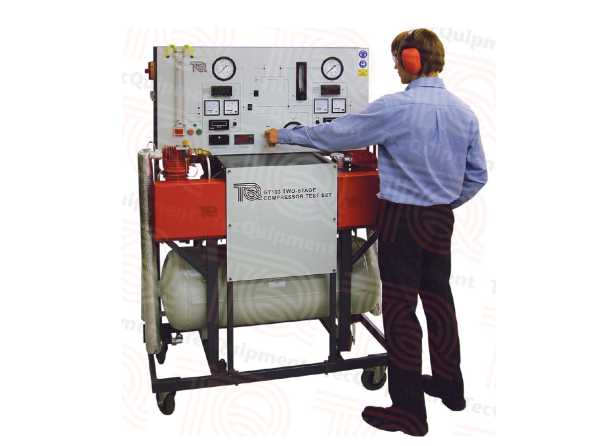

GT103双级压缩机实验系统由英国TQ公司生产（TecQuipment Ltd.），用于研究单级和双级压缩机的工作原理及其热力学特性。
