朗肯循环蒸汽轮机实验台

时间:2020-08-31 14:29来源:未知 作者:admin 点击:

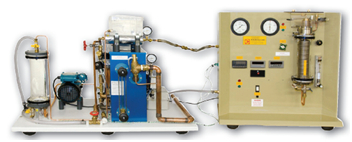

S220 朗肯循环蒸汽轮机实验台(Rankine Cycle Steam Turbine)由英国希尔顿公司生产(P. A. Hilton Ltd.)。这是一台完整的朗肯循环实验设备,主要用于研究朗肯循环过程和原理。


设备概述:
        这是一台展示朗肯循环运行原理的蒸汽轮机实验台,设备主要包括:电加热锅炉(最高可产生8bar的蒸汽压),安全阀,控制阀,冲动式透平,低压冷凝器,负载飞轮,给水泵,流量计,数字热电偶,压力计等各种测量仪表。可测量系统各处水蒸气的温度 、压力,冷却水及其流量,透平转速和负载转速等。设备的安全系统包括:高压切断开关,锅炉与冷凝器的减压阀,螺纹管压力过载保护装置,漏电保护断路器。

主要特点:
•真正的朗肯循环,包括四个主要部件:锅炉、透平、冷凝器和给水泵
•系统能在数分钟内进入稳定运行状态,并进行快速的数据采集
•能够在实验台上对实际运行的系统进行模拟实验
•提供可选的发电模块
•提供可选的计算机数据采集系统SC220A

实验内容:
•可在蒸汽系统中研究真实的朗肯循环
•可测定系统的热效率
•可测量在不同的排气压力下的系统摩擦损失
•可研究透平的扭矩与转速、输出功率与转速的特性曲线
•研究节流对蒸汽干度的影响
•提供可选的发电模块,可以演示具体的发电过程

主要规格:
•净尺寸:200cmX65cmX65.5cm
•净重:118kg
