蒸汽轮机动力发电实验系统

时间:2020-09-03 11:00来源:未知 作者:admin 点击: 次

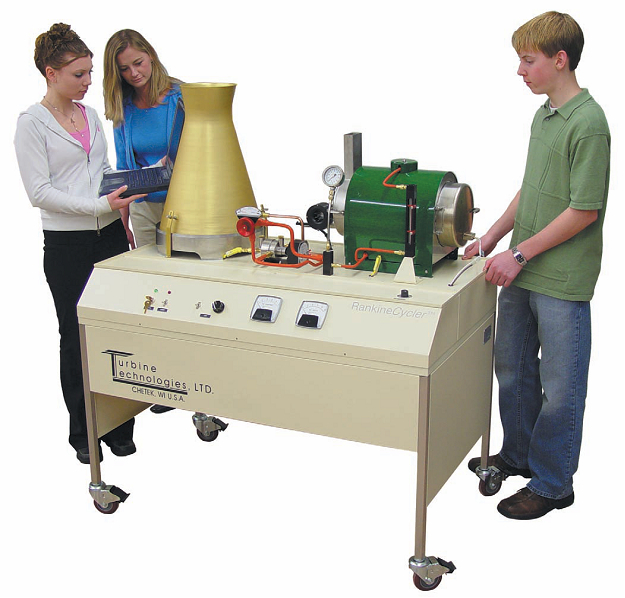

蒸汽轮机动力发电实验系统由美国燃机公司生产(Turbine Technologies Ltd.)。主要用于研究朗肯循环，模拟真实的火电厂运行过程和发电原理。

设备视频介绍（优酷）



设备概述：
       蒸汽轮机动力发电系统是一套完整的微型实验系统，用以进行蒸汽发电厂系统工程教学与培训，复制了一套发电厂的所有主要部件，帮助学生进行学习。尽管系统是按比例缩小的，但学生使用它，完全能体验全尺寸真实系统中所采用到的热力学原理。
       本实验系统采用管式锅炉，其主要原因是它配有多重燃烧运行安全和系统压力保护的设备。系统采用密封的透明玻璃液位计来指示锅炉液位，采用蒸汽驱动的轴流透平带动发电机发出交变电流，并且在输出端经过整流后变成直流电，蒸汽排出到冷凝塔凝结为原来的液态水。
       所有部件均安装在轻便的可以移动的底盘上，使整套系统可以方便移动和保存。本系统的外金属表面采用了不锈钢、阳极氧化膜或涂料喷涂加工制造，以增加它的耐用性和维护的方便性。控制调节按钮以简洁直观的方式进行排布以方便使用。
       本系统集成了一套预校准的，采用USB连接的数字数据采集系统。随系统提供的便携计算机，可以实时显示传感器（均为工业级别）采集到的系统参数。配套的数据采集软件可使用户在不需编程的情况下，就能得到经过校准后的准确数据，并可存储下来，以便后续分析使用。
       本套设备随附具有刻度的大量杯和锅炉供排水设备,可用于精确掌握实验前后的注水量和凝结水量。
       配备全面系统的用户操作手册，能够让学生、教师和技术人员获得对系统设计、运行以及构造的全面了解与认识。主要运行指令列表可以让用户快速掌握系统操作，安全指令给出了所有运行操作规范。

主要特点：
•整套系统集成在一个带有可锁定脚轮的工作台上，方便设备的移动和固定
•双层管式锅炉带有液位指示计，方便观察锅炉内的水位和燃烧情况
•从锅炉出来的蒸汽流量可通过蒸汽控制阀进行调节，从而调节冲动式透平的转速和能量输出
•设备配有带刻度的大容量量杯，可精确测定实验前后的注水量和凝结水量
•设备带有计算机数据采集系统及相应软件(LabVIEW)，可进行数据的实时采集以及后续处理
•所有金属材质表面均采用不锈钢、阳极氧化处理，具有很强的耐用性以及抗磨损性
•所有设备零部件均在美国制造加工和组装

实验内容：
•研究热力学第一定律及能量转换关系
•研究热力学第二定律及系统内的热力循环
•研究系统内蒸汽在循环流动的熵的变化情况以及透平喷嘴的效率
•研究锅炉的燃烧过程
•研究蒸汽轮机动力发电的基本原理——朗肯循环
•研究发电的基本原理
•熟悉实验设计与数据采集技术

主要规格：
体积： 58 x 48 x 30 英寸 (148cm x 122cm x 77cm)
重量:  400 磅 (182kg)

相关产品：
•蒸汽轮机动力实验系统
•燃气轮机动力实验系统
