流体力学基础

时间:2023-05-29 11:34来源:未知 作者:Tsingso 点击: 次
HM250 系列“GUNT 流体管路”为流体力学基础知识提供了多功能的实验引入。HM250 流体力学基础设备则是流体力学基础实验装置的基础模块。

设备概述：

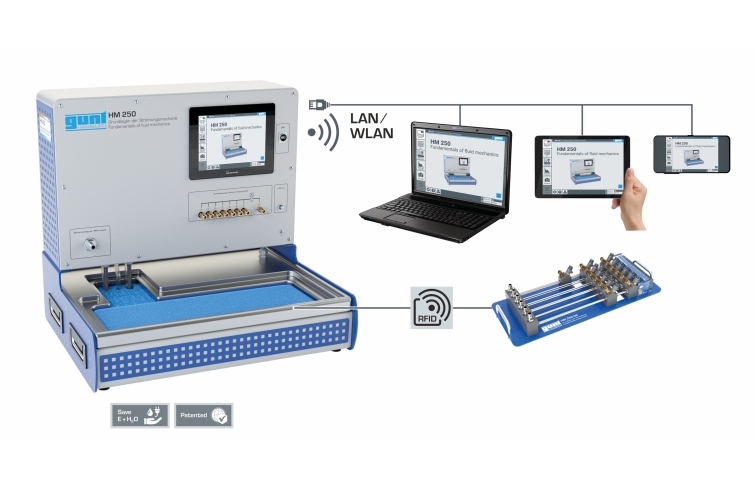

HM 250 系列“GUNT 流体管路”为流体力学基础知识提供了多功能的实验引入。
HM 250 基础模块通过节能和节水技术为每个单独的实验提供基本供应：带集成加热器的封闭水回路、用于单个实验单元的工作台和滴水收集。包括水冷连接，这些连接连接到实验室提供的供水。基础模块还提供测量和控制设备以及通信系统。
广泛的可选附件选择提供了流体力学基础知识的完整课程。附件简单安全地放置在基础模块的工作台上。定位后，基础模块通过RFID技术识别相应的附件，自动在PLC 并执行自动系统配置。实验装置通过具有直观用户界面的触摸屏进行操作。它包括用于连接附件各个组件的引导式实验设置，以及实验部分和压力测量连接的自动放水。此外，学习模块还展示了适用于配件特定主题的理论基础。对于实验的执行，可以使用详细的帮助功能，它可视化各个步骤的执行。测量值以图形方式显示在触摸屏的用户界面上。通过 USB 接口，测量值可以传输到 PC 并存储在那里（例如通过MS Excel）。通过一个集成的 WLAN 路由器，实验装置可以通过一个终端设备进行额外的操作和控制，并且用户界面可以显示在多达10 个终端设备（屏幕镜像）。为了跟踪和评估实验，通过 LAN连接使用本地网络最多可同时使用 10 个外部工作站。

主要特点：
[1] 流体力学基础实验实验装置基础模块
[2] 通过非接触式电子 RFID 接口自动识别和配置配件
[3] 实验切片自动放水
[4] 通过 PLC 进行设备控制，通过触摸屏或终端设备进行操作
[5] 屏幕镜像：可以在多达 10 个终端设备上镜像用户界面
[6] 网络能力：通过本地网络同时从多达 10 个外部工作站访问正在进行的实验及其结果
[7] 节水节能技术，节省空间的设置
[8] 加热器与储水箱一体的闭式水路、潜水泵及测控设备
[9] 带有泡沫插入物的储水箱，用于平息水流
[10] 可提供水冷接口，需实验室提供供水
[11] 带内边缘的台面，用于安全定位各个配件和收集滴水
[12] 提供丰富的配件

实验内容：
• GUNT软件内容适应特定配件
· 信息：具有理论基础的设备描述和
学习模块
· 实验准备：引导实验设置和实验部
分自动放气
· 实验概述：以图形表示数字方式记
录测量值
· 截取屏幕截图
· 用于执行实验的详细帮助功能
· 通过USB传输数据，可在外部使用测
量值和屏幕截图
• 屏幕镜像：在多达10个终端设备上镜
像用户界面
· 菜单导航独立于触摸屏上显示的用
户界面
· 终端设备上提供不同的用户级别：
用于观察实验或用于操作和控制

主要规格：
PLC: Weintek cMT3092X
泵
• 功率: 50W
• 最大流量: 15L/min
• 最大扬程: 12m
泵，放水
• 功率: 25W
• 最大流量: 10L/min
• 最大扬程: 5m
加热器
• 功率: 800W
储罐
• 容量: 约 10L
测量范围
• 流量: 0…15L/min
• 温度: 0…70°C
• 压力: 1x 0…1bar, 1x 0…200mbar, 1x 0…50mbar
230V, 50Hz, 1 相; 230V, 60Hz, 1 相 120V,
60Hz, 1 相; UL/CSA 可选
长宽高: 730x610x680mm; 重量: 约 42kg

相关产品：

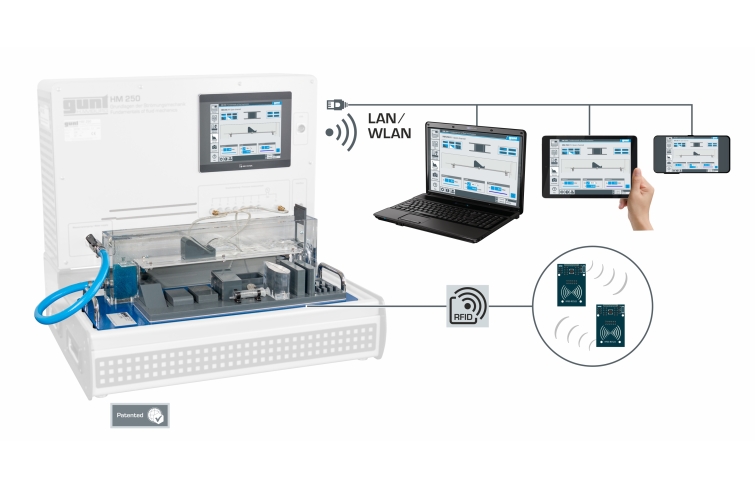

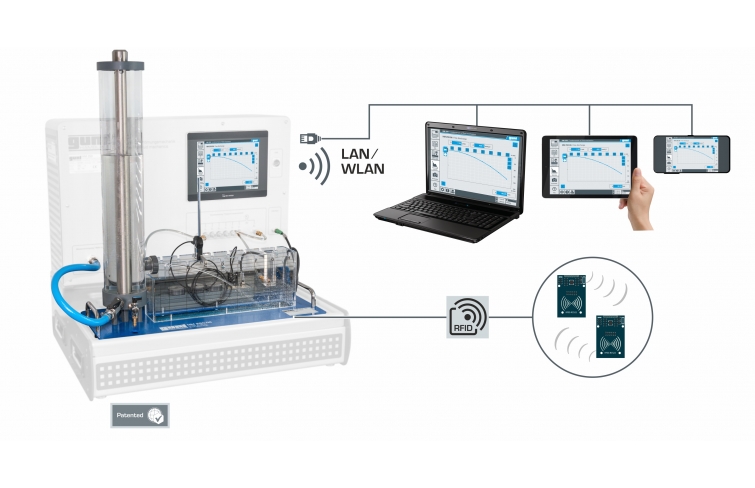

HM 250.01 管流的可视化
• 奥斯本雷诺实验中层流和湍流的可视化
• 管段中的流量和温度可通过 HM 250 基础模块进 行调节

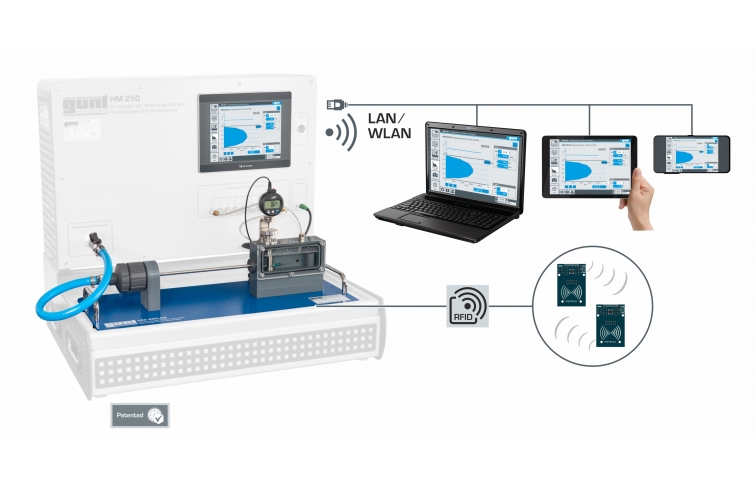

HM 250.02 流量剖面测量
• 使用动态压力确定流量剖面
• 使用皮托静压管测量管段的动态压力

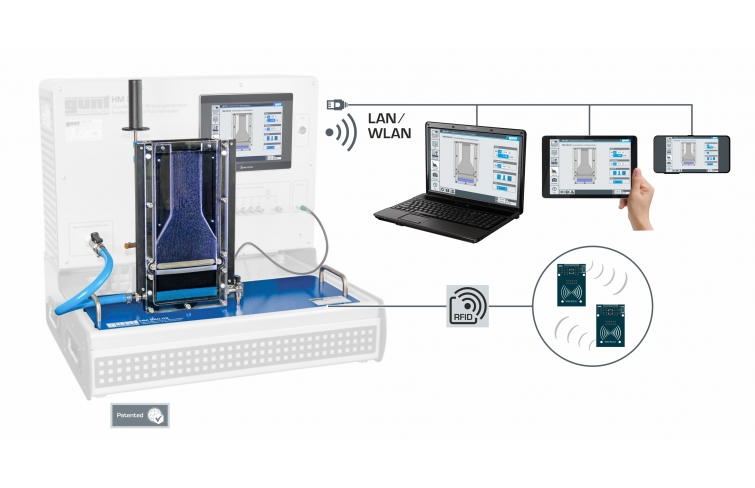

HM 250.03 流线可视化
• 电解产生的氢气泡可视化流线
• 蜂窝整流器带来低湍流

HM 250.04 连续方程
• 流速可视化,不同的截面积决定流速的比例
• 两个相同间距的叶轮，用于观察和测量不同的流速

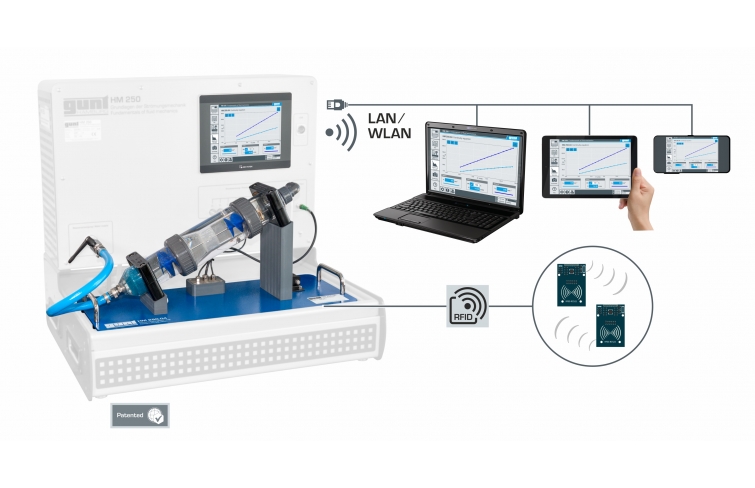

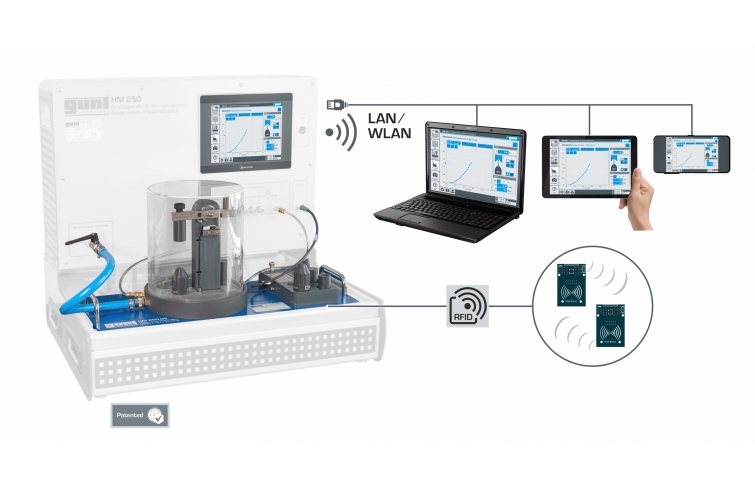

HM 250.05 喷射力的测量
• 射流力的研究和动量方程的应用
• 可以通过选择 HM 250 基本模块上的喷嘴和流量 来调整水射流

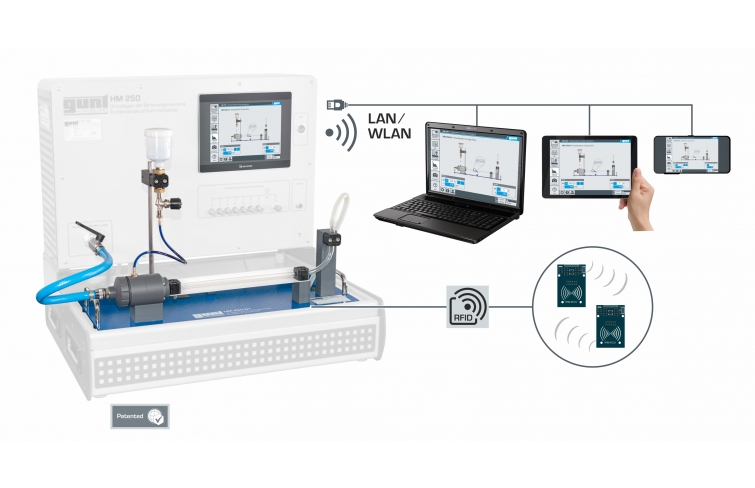

HM 250.06 自由流出
• 水箱水平排放的研究
• 4 个具有不同直径和入口轮廓的可互换排放口插件

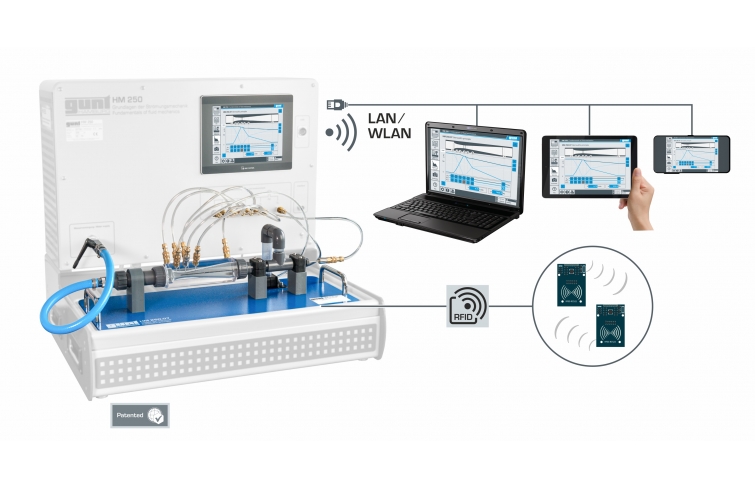

HM 250.07 伯努利原理
• 熟悉伯努利定律
• 通过在相同尺寸的横截面积处进行测量，比较收 缩上游和下游的静压

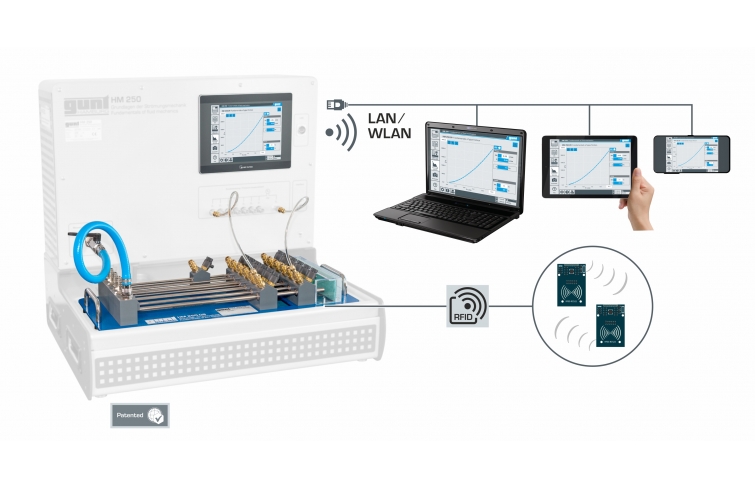

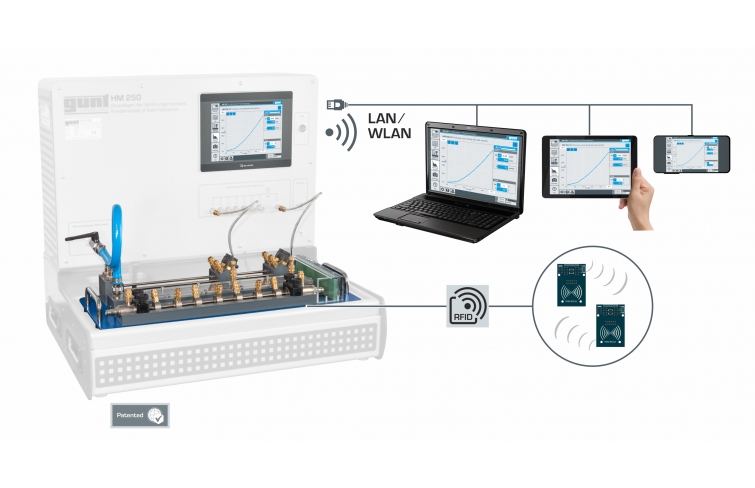

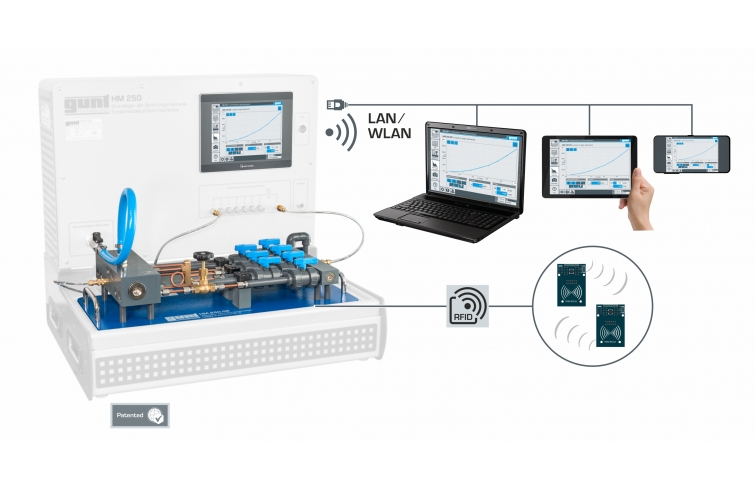

HM 250.08 管道元件中的损失
• 研究阀门和管件处的压力损失
• 7 个可单独关闭的管段，带有各种管元件：喷 嘴、孔板、弯管、阀门、球阀

HM 250.09 管道摩擦的基本原理
• 层流或湍流中管道摩擦的研究
• 观察自由射流以区分层流和湍流

HM 250.10 沿入口部分的压力曲线
• 层流或湍流中管道摩擦的研究
• 测量入口部分和沿入口部分的压力损失

HM 250.11 开放通道
• 带有不同磁性障碍物的开放式水槽用于演示流动
• 展示不同堰和码头的能量水平和损失
