管道摩擦实验装置

时间:2020-08-31 13:24来源:未知 作者:admin 点击:

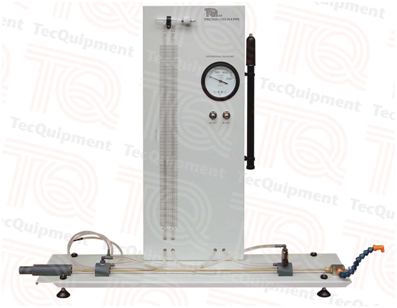

H7 管道摩擦实验装置由英国TQ公司生产(TecQuipment Ltd.)。主要用于研究在层流状态和紊流状态时的摩擦损失,由层流转化为紊流时的摩擦损失变化,以及转捩点雷诺数。

设备概述:
       设备采用小口径的直管段作为测试管道,测试管的进、出口均布置有压力测点,连接有压力计,背板上分布有两根压力测量管以及测量刻度,其中,水压计用于层流时的压力测量,而气压计则用于紊流时的压力测量,在测试管出口设置有精密针阀用于控制流量变化。

主要特点:
•可直接测量小口径管道内的流动摩擦损失
•研究层流和湍流,以及转捩点
•测量、研究临界雷诺数并在层流状态下验证伯努利方程
•可通过阀门精确地控制流量,并可通过集水箱获得理想的层流状态
•与H1F配合使用,方便安装

实验内容:
•研究层流和紊流
•测量并研究从层流变为紊流时的摩擦系数的变化
•测量、研究临界雷诺数
•验证伯努利方程并测量在层流状态下水的粘度

主要规格:
•主机尺寸和主要重量:
•1000x800×200mm. 6Kg

相关产品:
H408  流体摩擦实验设备
H34   局部损失实验装置
H16   管道损失实验装置

了解产品详情或获取详细技术资料,请致电或email我们。 (责任编辑:Tsingso)
