活性污泥法水处理

时间:2023-05-23 09:17来源:未知 作者:Tsingso 点击: 次
活性污泥法是水处理中最重要的生物过程。CE 705 能够证明这一过程。

设备概述：

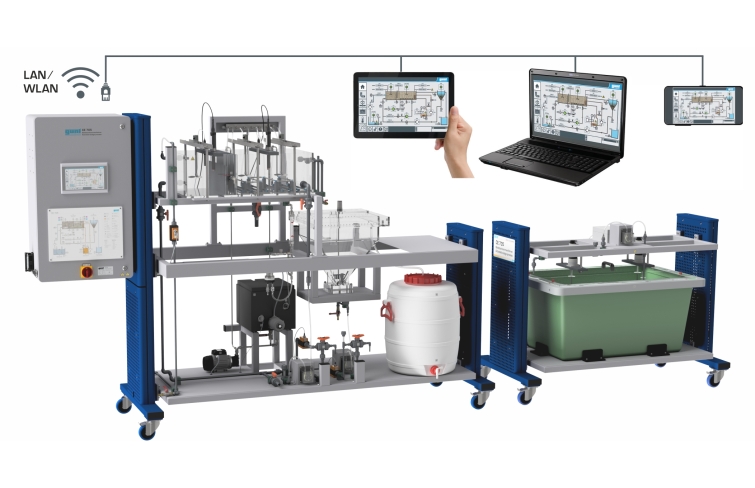

       活性污泥法是水处理中最重要的生物过程。CE 705 能够证明这一过程。
       泵将被溶解的有机物质（有机物）污染的原水输送到曝气池中。曝气池中的好氧微生物（活性污泥）将有机物用作营养来源，并在此过程中对其进行生物降解。由于好氧微生物需要氧气，原水在曝气池中进行曝气。活性污泥通过搅拌机与原水混合。在二级澄清器中，活性污泥通过沉淀与处理过的水分离。一部分活性污泥返回曝气池（回流污泥）。处理过的水被收集在一个水箱中。
       也可以将铵转化为硝酸盐（硝化作用）并将硝酸盐转化为氮（反硝化作用）。对于反硝化，可以通过安装隔墙在曝气池中创建一个无曝气区。
       实验设备的控制由集成PLC通过触摸屏实现。借助集成路由器，可以选择通过终端设备操作和控制实验设备。用户界面也可以显示在其他终端设备上 （屏幕镜像）。通过 PLC，可以在内部存储测量值。可以通过带有集成路由器/LAN 连接到客户自己的网络的 WLAN 从终端设备访问存储的测量值。
       实验需要污水处理厂的活性污泥和分析技术。为了分析实验，必须确定以下参数：
有机物
BOD5 or COD or TOC
氮浓度
铵、亚硝酸盐和硝酸盐
主要特点：
[1] 曝气池分为两个区域
[2] 带污泥刮板的二级澄清池
[3] 硝化和预反硝化
[4] 带 2 台搅拌机的独立供应装置
[5] 温度、氧气浓度和流量的控制和测量
[6] 曝气池pH值测量
[7] 电磁流量传感器
[8] PLC通过触摸屏控制设备
[9] 用于通过终端设备进行操作和控制以及用于屏幕镜像的集成路由器：在最多 5 个终端设备上镜像用户界面
[10] 通过内部存储器上的 PLC 进行数据采集，通过带有集成路由器的 WLAN/LAN 连接到客户自己的网络来访问存储的测量值
实验内容：
• 了解活性污泥工艺的基本原理
• 硝化和预反硝化的功能原理
• 创造稳定的运行状态
• 确定以下影响因素
· 回油污泥比
· 内循环回流比
· 污泥年龄
· 污泥装载
· 容积负荷
· 氧气浓度和温度
• 预反硝化效率
• 屏幕镜像：终端设备上用户界面的镜 像
· 菜单导航独立于触摸屏上显示的用 户界面
· 终端设备上提供不同的用户级别： 用于观察实验或用于操作和控制
主要规格：
PLC: Eaton XV-303
池
• 曝气池（硝化区）：约 34L
• 曝气池（反硝化区）：约 17L
• 二级澄清池：30L
• 原水箱：200L
• 处理水箱：80L
流量
• 原水泵：最大 34L/h
• 回流污泥泵：最大 34L/h
• 循环泵：最大 34升/小时
速度（搅拌机）
• 原水箱：每个最大 600min-1
• 曝气池：每个最大 330min-1
• 二沉池：最大 45min-1
测量范围
• 流量:
· 0,6…30L/h (原水和回流污泥)
· 3…60L/h (内部再循环)
· 50…550L/h (压缩空气)
• 温度: 0…50°C
• pH 值: 0…14
• 氧气浓度: 0…20mg/L
230V，50Hz，1相
230V，60Hz，1相
120V，60Hz，1 相
UL/CSA 可选
LxWxH：1550x790x1150mm（供应单元）
LxWxH：2830x790x1900mm（训练器）
总重量：约 450公斤
