管式反应釜是连续运行的反应釜。管式反应釜可以以具有成本效益的方式生产质量稳定的大批量产品。

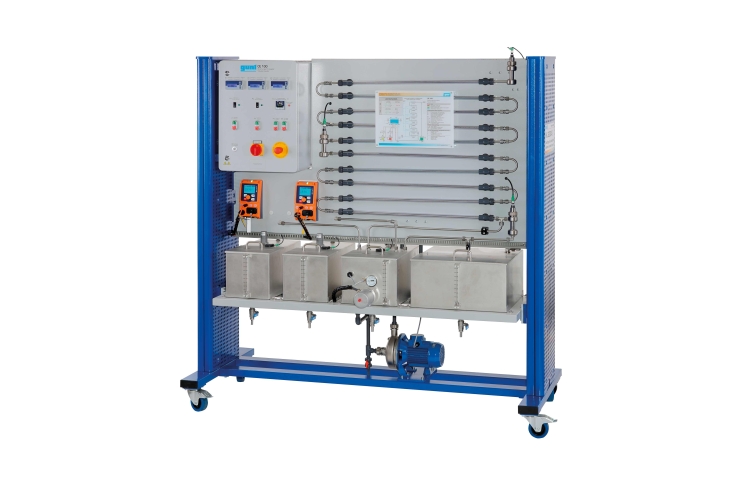

CE 100 的主要部件是具有十个温控段的管式反应釜。两个泵将反应物从接收罐输送到预热段，然后再输送到反应器。预热部分由位于热水箱中的螺旋管组成。预热后，反应物在进入反应釜之前混合。在反应釜的入口、中心和出口处测量反应混合物的电导率。当反应混合物流过反应釜时，反应物与产物发生反应。产物和未反应的反应物的混合物离开反应釜并收集在罐中。反应物的体积流速以及管式反应器中的保留时间在泵处进行调节。管式反应釜的十个部分由管式热交换器组成。反应混合物在热交换器的内管中流动，热水在外管中流动。这个热水回路是温度控制的。开关柜上的控制器可以设置所需的温度并显示热水箱中的当前温度。三台搅拌机确保反应物罐和热水罐中的均匀混合和温度分布。

传感器记录温度和电导率。测量值从数字显示器读取，并可同时通过 USB直接传输到 PC，然后使用软件对其进行分析。使用测得的电导率和由此计算的转化率分析反应。

[1] 进行皂化反应的连续管式反应釜

[2] 10个管式换热器作为反应釜

[3] 2个相同的泵输送反应物

[4] 调节泵中反应物的体积流量

[5] 用 2 个不锈钢盘管预热反应物

[6] 用于混合预热反应物的 T 型件

[7] 带温度控制的热水箱

[8] 电导率测量：在反应器的入口、中心和出口处

[9] 使用 3 个组合传感器测量电导率和温度

[10] Windows 10下通过USB采集数据的GUNT软件

• 皂化反应的基本原理

• 转化率

· 作为保留时间的函数

· 作为温度的函数

· 作为反应顺序的函数

管式反应釜

• Ø 内部：约 8mm

• 反应器体积：约 0,6L

• 材料：1.4571

反应泵

• 最大流速：0.3L/min

• 最大扬程：20m

罐

• 反应物：2x 25L

• 产品：1x 50L

• 水：1x 30L

热水回路

• 加热器功率：约 4kW

• 温度：最大 55℃

搅拌机速度：最大 310min-1

测量范围

• 体积流量：2x 2…320mL/min

• 温度：4x 0…80°C

• 电导率：3x 0…100mS/cm

400V，50Hz，3相

400V，60Hz，3 相，230V，60Hz，3 相

UL/CSA 可选

长x宽x高：1900x790x1950mm

重量：约 290kg
