 设备概述： 设备的主体是一个竖式风洞，其中，轴流风扇位于设备的顶部，气流由下方进入设备，然后通过工作段的各种绕流模型。另外整个设备集成在一个可移动的框架上，方便移动和摆放。 最大气流速度为5m/s(气流速度可调节)，其中的可见烟雾采用食品级用油雾化而成，无毒无害；工作段外壁采用透明玻璃制成，内置有照明设备，方便观察，工作段(测试段)尺寸：180×240mm。 主要特点： •竖式、高品质的风洞有助于学生理解气流通过各种不同形状模型时的规律和状态变化 •既可用于课堂教学演示，也可用于小组教学实验 •内置发烟器和照明设备，可清楚观察实验现象 •风洞内气流速度可控 •提供大量的可选模型 实验模型： 模型包(AF80a)，包括： •机翼模型 •圆柱模型 •圆球模型 •槽式孔板模型 •圆盘模型 •圆形孔板模型 •半球模型 •翼尖模型 •ISA喷嘴模型 •汽车和卡车模型 模型包(AF80b)，包括： •弯头模型 •瀑布转角模型 •平直转角模型 •换热管束模型 实验内容： •边界层现象演示 •气流分离演示 •旋流现象演示 主要规格： •尺寸：700mm×600mm×1950mm •重量：34Kg 了解产品详情或获取详细技术资料，请致电或email我们。 (责任编辑：Tsingso) |
- 实验设备
- 能源与动力设备
- 自动控制实验装置
- 机械原理实验设备
- 传热学实验设备
- 制冷与空调实验设备
- 空气动力学实验设备
- 流体力学实验设备
- 流体机械实验设备
- 结构力学实验设备
- 材料力学实验设备
- 新能源实验设备
- 风洞和水洞
- 化学工程实验设备
- 水利工程实验设备
- 水处理实验设备
- 实验设备
- H102 间壁式换热实验台
- R715 制冷实验装置
- AF1300 亚音速风洞
- TD300内燃机实验系统
- DVI3000间歇/连续蒸馏实验台
- 联系我们 Contact
- 地址：北京市昌平区科星西路106号院
- 3号楼6层611
- 广州：广州市黄埔区开创大道2403号
- 至泰广场A4栋1410室
- 石家庄：石家庄裕华区槐底一区1-2
- -3201
- 成都办事处：双流区香薰大道绣苑花苑
- 电话：010-82780961
- 手机：18500300266
- 邮箱：sale@tsingso.com
- 产品搜索 Search

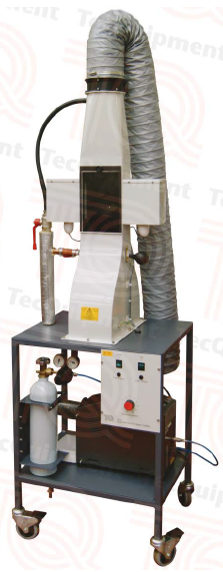

AF80 流动可视化风洞
时间:2020-08-31 10:16来源:未知 作者:Tsingso 点击:
次
AF80 流动可视化风洞是一台主要用于空气动力学类气流的流动状态可视化教学演示的实验设备。可以演示不同速度的气流通过多种不同形状和结构的模型时的流动状态变化和现象。
