设备概述：

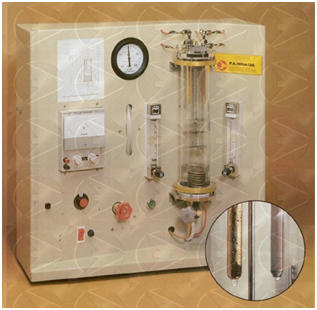

这是一台主要用于观察和研究膜状冷凝和滴状冷凝的形成过程和传热原理的教学实验设备 ，设备的大致结构为：透明密封玻璃容器，底部有电加热盘管，顶部两个独立的冷凝器 ，两个冷凝器的表面分别为光滑面和粗糙面，冷凝器表面均分布有热电偶，可测量冷凝温度，光滑表面易形成滴状冷凝(传热效率高)，相反反之。

主要特点：
•采用特制的水冷冷凝器，可以为蒸汽提供一个近似等温的冷凝表面
•台式设计、简便，仅需要3KW电源输入和自来水
•系统完善，带有蒸汽发生装置和空气抽气装置
•系统状态改变时，可快速稳定
•控制方便、简单
•采用先进的热电偶安装技术可 在工作时不对冷凝管表面换热 性质产生任何影响
•热通量最高可达106W/m2

实验内容：
•观察膜状和滴状冷凝以及泡核沸腾现象实验
•在大气压下测量膜状和滴状冷凝的热通量和表面换热系数实验
•研究在室温（20-30℃）和 100℃之间时，水的饱和压力与温度变化关系实验
•演示并研究空气在冷凝器中的作用实验
•演示道尔顿定律实验

主要规格：
•尺寸：710mm×710mm×240mm
•重量：30Kg
