TE96空气轴承装置

时间:2017-05-23 16:33来源:未知 作者:Tsingso 点击:
这台设备可进行空气轴承性能与压力分布的测试 l展示一个自动空气润滑径向轴承的性能; l独立置于工作台上-包含所有实验所需装置; l充分的安全保证; l可通连接到TQ的可选多功能
这台设备可进行空气轴承性能与压力分布的测试

l 展示一个自动空气润滑径向轴承的性能;
l 独立置于工作台上-包含所有实验所需装置;
l 充分的安全保证;
l 可通连接到TQ的可选多功能数据采集系统(VDAS)进行自动数据获取;
l 可改变轴承载荷与速度,进行不同的实验;
l 包含一个多通道数字压力显示;
l 展示轴承旋转的启动;
产品描述

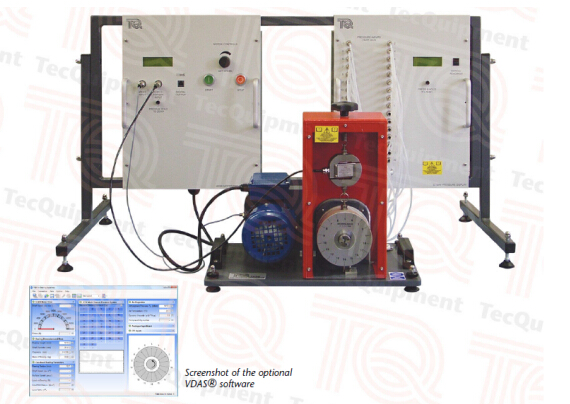

这是一台独立展示自动空气润滑径向轴承如何工作的产品,它也可以展示的旋转启动。
主要部件为一个可变速度的马达通过皮带驱动一个精密轴承轴。轴具有高质量的表面光洁度,旋转体内部有一个垂直的载荷衬。一个手动载荷控制器和压力测量元件允许用户去加载和测量轴承衬上的压力。衬套周向等间隔均匀分布取压口,取压口与多通道数字压力显示单元相连。
马达驱动模块允许用户改变轴承转速。速度传感器和轴承衬压力测量元件与马达驱动模块相连。这个模块显示轴承的转速与压力测量元件测量的压力载荷。马达驱动模块和压力显示模块都可以融合到一个可选框架式VDAS-F的框架装置。这两个模块都有插口与可选VDAS-F相连。
为了快速可靠的测试,TQ可以供应可选VDAS(多功能数据采集系统)。VDAS能够提供精准的实时数据采集、监测和显示,在计算机上计算和绘制所有重要的数据。TQ不提供计算机。
注:TQ的VDAS软件包含显示压力的柱状图,使用这种产品可以实时显示轴承周向压力分布图像-是理想的课堂演示工具。

标准特点
l 提供综合用户指南
l 2年保修
l 按照最新欧盟标准生产
推荐附件
l VDAS-F—框架式多功能数据采集系统
实验
l 演示空气润滑径向轴承加载垂直载荷时如何影响其周围压力的分布
l 演示轴承转速及压缩率对轴承内部压力分布的影响,并与理论进行比较。
l 演示旋转启动
基本服务
电源:
单相或者双相220/240VAC,10A,50Hz到60Hz,带有接地线
所需工作台:
固体,水平台1100mm x 700mm.如果使用TQ的VDAS允许额外空间放电脑。
操作条件
操作环境:实验室环境
储存温度范围: -25℃到+55℃(包装运输时)
操作温度范围:+5℃到+40℃
操作的相对湿度范围: 80% (低于31ºC )至50% (40ºC),呈线性递减

声级
在一定的转速下将高于85dB(A),当你在设备附近工作时,必需带防护装备。
规格
净尺寸和重量:
组装的总大小:1100 mm长X 700 mm宽X 600 mm高
总净重:52.5kg
包装尺寸与重量;
大约0,5m3,60kg
